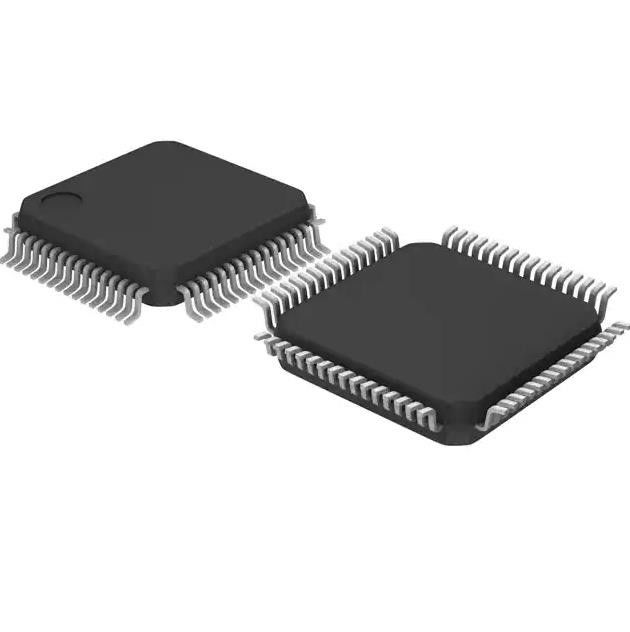

STM32F100RDT6B DIP IC Zócalos IC MCU 32BIT 384KB FLASH 64LQFP 2V ~ 3.6V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | STM32F100RDT6B |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | STM32F100RDT6B | Tamaño de base: | Solo-corazón de 32 bits |
|---|---|---|---|
| Conectividad: | ² C, IrDA, LINbus, SPI, UART/USART de I | Número de entrada-salida: | 51 |
| Tamaño de la memoria del programa: | 384KB (384K x 8) | RAM Size: | 32K x 8 |
| Voltaje - fuente (Vcc/Vdd): | 2V ~ 3.6V | Temperatura de funcionamiento: | -40°C ~ 85°C (TA) |
Descripción de producto
STM32F100RDT6B DIP IC Zócalos IC MCU 32BIT 384KB FLASH 64LQFP 2V ~ 3.6V
ARM® Cortex®-M3 STM32F1 Microcontrolador IC 32 bits de un solo núcleo 24MHz 384KB (384K x 8) FLASH 64-LQFP (10x10)
La familia STM32F100 Value Line incluye dispositivos en tres paquetes diferentes que van desde 64 pines hasta 144 pines.
Caracteristicas deSTM32F100RDT6B
• Hasta 16 temporizadores
– Hasta siete temporizadores de 16 bits, cada uno con hasta 4
IC/OC/PWM o contador de pulsos
– Un control avanzado de 16 bits y 6 canales
temporizador: hasta 6 canales para salida PWM,
generación de tiempo muerto y parada de emergencia
– Un temporizador de 16 bits, con 2 IC/OC, 1
OCN/PWM, generación de tiempos muertos y
parada de emergencia
– Dos temporizadores de 16 bits, cada uno con
IC/OC/OCN/PWM, generación de tiempo muerto
y parada de emergencia
– Dos temporizadores de vigilancia
– Temporizador SysTick: contador regresivo de 24 bits
– Dos temporizadores básicos de 16 bits para controlar el DAC
• Hasta 11 interfaces de comunicaciones
– Hasta dos interfaces I2C (SMBus/PMBus)
– Hasta 3 USART (interfaz ISO 7816, LIN,
capacidad IrDA, control de módem)
– Hasta 2 UART
– Hasta 3 SPI (12 Mbit/s)
– Control de electrónica de consumo (CEC) I/F
• Unidad de cálculo CRC, identificación única de 96 bits
Especificaciones deSTM32F100RDT6B
|
Fabricante
|
STMicroelectrónica
|
|
Serie
|
STM32F1
|
|
Producto
|
STM32F100RDT6B
|
|
Procesador central
|
ARM® Cortex®-M3
|
|
Tamaño del núcleo
|
Núcleo único de 32 bits
|
|
Velocidad
|
24 MHz
|
|
Conectividad
|
I²C, IrDA, LINbus, SPI, UART/USART
|
|
Periféricos
|
DMA, PDR, POR, PVD, PWM, sensor de temperatura, WDT
|
|
Número de E/S
|
51
|
|
Tamaño de la memoria del programa
|
384KB (384K x 8)
|
|
Tipo de memoria de programa
|
DESTELLO
|
|
Tamaño de EEPROM
|
-
|
|
Tamaño de RAM
|
32K x 8
|
|
Voltaje - Suministro (Vcc/Vdd)
|
2 V ~ 3,6 V
|
|
Convertidores de datos
|
A/D 16x12b;D/A 2x12b
|
|
Tipo de oscilador
|
Interno
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
64-LQFP
|
|
Paquete de dispositivo del proveedor
|
64-LQFP (10x10)
|
|
Número de producto base
|
STM32F100
|
Clasificaciones ambientales y de exportación
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
