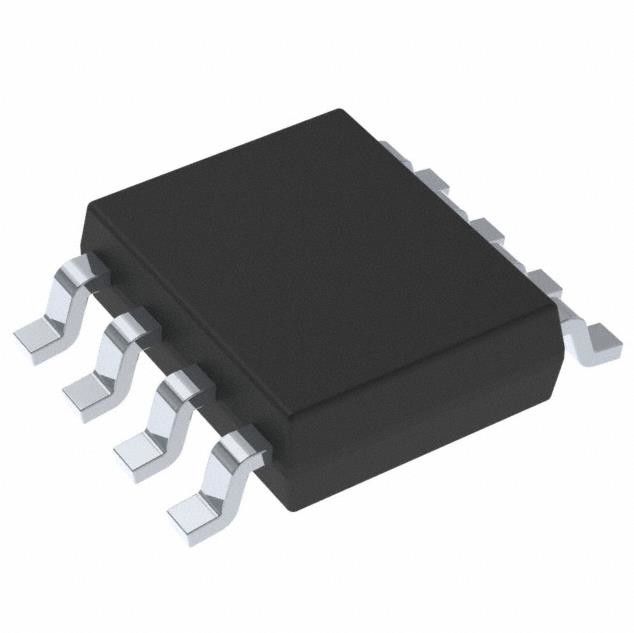

Salida 1A 8-PowerSOIC del chip CI 1.2V 1 del transistor LM5164QDDARQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM5164QDDARQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 1 | Voltaje - entrado (minuto): | 6V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 100V | Voltaje - salida (minuto/fijado): | 1.2V |
| Voltaje - salida (máxima): | 100V | Actual - salida: | 1A |
| Frecuencia - transferencia: | Hasta 1MHz | Rectificador síncrono: | Sí |
Descripción de producto
Salida 1A 8-PowerSOIC del chip CI 1.2V 1 del transistor LM5164QDDARQ1
Salida ajustable 1.2V 1 1A del positivo de Buck Switching Regulator IC 8-PowerSOIC (0,154", anchura de 3.90m m)
Especificaciones de LM5164QDDARQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - recortes reguladores de DC DC | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Función | Descender |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - entrado (minuto) | 6V |
| Voltaje - entrado (máximo) | 100V |
| Voltaje - salida (minuto/fijado) | 1.2V |
| Voltaje - salida (máxima) | 100V |
| Actual - salida | 1A |
| Frecuencia - transferencia | Hasta 1MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-PowerSOIC (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor | 8-SO PowerPad |
| Número bajo del producto | LM5164 |
Características de LM5164QDDARQ1
• AEC-Q100-qualified para los usos automotrices
– Grado 1 de la temperatura del dispositivo: – 40°C a +125°C, gama de temperaturas ambiente
• Diseñado para los usos confiables y rugosos
– Gama de voltaje de entrada ancha de 6 V a 100 V
– Gama de temperaturas de empalme: – 40°C a +150°C
– Contador de tiempo interno fijado del suave-principio de 3 ms
– Protección del actual-límite del pico y del valle
– UVLO entrado y protección termal del cierre
• Adaptado para las fuentes de alimentación automotrices escalables
– Mínimo bajo en y apagado-tiempos de 50 ns
– Frecuencia que cambia ajustable hasta 1 megaciclo
– Emulación del diodo para la alta eficacia de la luz-carga
– corriente quieta de la entrada sin carga 10.5-µA
– corriente quieta del cierre 3-µA
– Optimizado para el estándar de la EMI de CISPR 25
• La integración reduce tamaño y coste de la solución
– Arquitectura del control del modo de la CHOZA
– El interruptor integrado del dólar de 0.725-Ω NFET apoya la gama de ciclo de trabajo ancha
– El rectificador síncrono integrado de 0.34-Ω NFET elimina el diodo externo de Schottky
– referencia interna del voltaje 1.2-V
– Ningunos componentes de la remuneración del lazo
– Regulador del prejuicio VCC y diodo internos de la bota
• Cree crean para requisitos particulares usando diseñador del poder de WEBENCH®
Usos de LM5164QDDARQ1
• Fuentes híbridas suaves automotrices del prejuicio de 48-V el ECU
• Convertidores automotrices de DC/DC
• Compresores automotrices de la HVAC y calentadores del PTC
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
