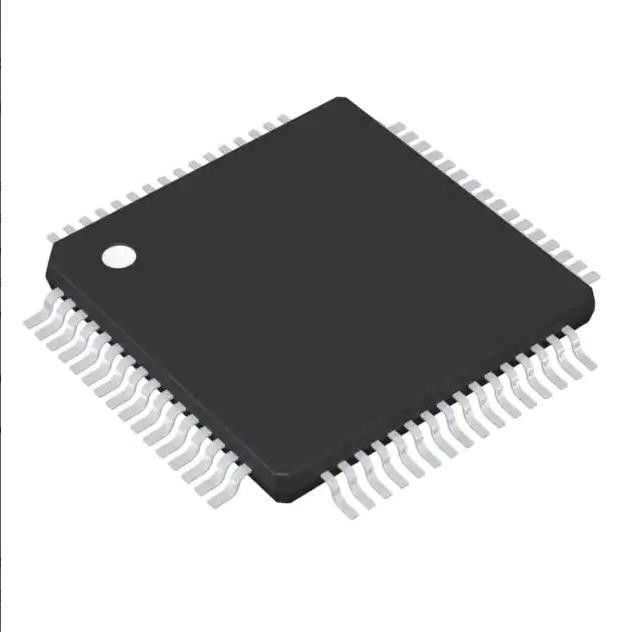

Componentes electrónicos Mcu 16bit 128kb Fram 64lqfp de MSP430FR5962IPMR Ic
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | MSP430FR5962IPMR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Procesador de la base: | MSP430 CPUXV2 |
|---|---|---|---|
| Tamaño de base: | de 16 bits | Velocidad: | 16MHz |
| Conectividad: | ² C, IrDA, SPI, UART/USART de I | Periférico: | El apagón detecta/el reset, acceso directo de memoria, POR, PWM, WDT |
| Número de entrada-salida: | 54 | Tamaño de la memoria del programa: | 128KB (128K x 8) |
Descripción de producto
Transistor Ic Chip Ic Mcu 16bit 128kb Fram 64lqfp de MSP430FR5962IPMR
Microcontrolador IC 16MHz de 16 bits 128KB (128K x 8) FRAM 64-LQFP (10x10) de MSP430 CPUXV2 MSP430™ FRAM
Especificaciones de MSP430FR5962IPMR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Serie | MSP430™ FRAM |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Procesador de la base | MSP430 CPUXV2 |
| Tamaño de base | de 16 bits |
| Velocidad | 16MHz |
| Conectividad | ² C, IrDA, SPI, UART/USART de I |
| Periférico | El apagón detecta/el reset, acceso directo de memoria, POR, PWM, WDT |
| Número de entrada-salida | 54 |
| Tamaño de la memoria del programa | 128KB (128K x 8) |
| Tipo de la memoria del programa | FRAM |
| Tamaño de EEPROM | - |
| RAM Size | 8K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertidores de datos | A/D 17x12b |
| Tipo del oscilador | Externo, interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 64-LQFP |
| Paquete del dispositivo del proveedor | 64-LQFP (10x10) |
| Número bajo del producto | MSP430FR5962 |
Características de MSP430FR5962IPMR
• Microcontrolador integrado
– arquitectura de 16 bits del RISC reloj de hasta 16 megaciclos del ‑
– Hasta 256KB de la memoria de acceso aleatorio ferroeléctrica (FRAM)
• el Ultra-bajo-poder escribe
• Rápidamente escriba en 125 ns por la palabra (64KB en el ms 4)
• Asignación flexible de datos y del código de aplicación en memoria
• 1015 escriben resistencia del ciclo
• Resistente a las radiaciones y no magnético
– Gama ancha del voltaje de fuente a partir de 3,6 V abajo a
1,8 V (el voltaje de fuente mínimo se restringe cerca
Los niveles del SVS, consideran las especificaciones del SVS)
• Modos optimizados del ultra-bajo-poder
– Modo activo: 118 µA/MHz
– Recurso seguro con VLO (LPM3): nA 500
– Recurso seguro con el reloj en tiempo real (RTC) (LPM3.5):
nA 350 (el RTC es registrado por un cristal 3.7-pF)
– Cierre (LPM4.5): nA 45
• Acelerador de poca energía (PASTO) para el tratamiento de señales (MSP430FR599x únicos)
– Independiente de la operación de la CPU
– 4KB de RAM compartió con la CPU
– 256 puntos eficiente FFT complejo:
Hasta 40x más rápido que la base de Arm® Cortex®-M0+
• Periférico digitales inteligentes
– multiplicador de 32 bits del hardware (MPY)
– acceso directo de memoria interno de 6 canales
– RTC con funciones del calendario y de la alarma
– Seis contadores de tiempo de 16 bits con hasta siete capturas/comparan los registros cada uno
– 32 - y control por redundancia cíclica de 16 bits (CRC)
• Análogo de alto rendimiento
– comparador análogo de 16 canales
– convertidor de analógico a digital de 12 pedazos (ADC) que ofrece el comparador de la ventana, referencia y de muestreo y retención internos,
hasta 20 canales de entrada externos
• Puertos multifuncionales de la entrada-salida
– Todos los pernos apoyan capacidad del capacitivo-tacto sin la necesidad de componentes externos
– Pedazo, byte, y palabra-sabios accesibles (en pares)
– estela Borde-a elección de la LPM en todos los puertos
– Pullup y desconexión programables en todos los puertos
• Seguridad y encripción del código
– 128 coprocesadores - o 256 del pedazo AES de la seguridad de la encripción y del desciframiento
– Semilla del número al azar para los algoritmos de la generación de número al azar
– La encapsulación del IP protege memoria contra el acceso externo
• Comunicación serial aumentada
– Hasta cuatro puertos de comunicación serial del eUSCI_A
• UART con la detección automática de la baudio-tarifa
• IrDA codifica y descifra
– Hasta cuatro puertos de comunicación serial del eUSCI_B
• I2C con la dirección del múltiple-esclavo
– Hardware UART o cargador de arranque de I2C (BSL)
• Sistema de reloj flexible
– DCO de frecuencia fija con 10 frecuencias fábrica-arregladas a elección
– Fuente de baja fricción de baja potencia del reloj interno (VLO)
– cristales 32-kHz (LFXT)
– Cristales de alta frecuencia (HFXT)
• Herramientas y software de desarrollo (también considerar las herramientas y software)
– Equipos del desarrollo (equipo del desarrollo de MSP-EXP430FR5994 LaunchPad™ y tablero del zócalo de la blanco del ‑ TS430PN80B de MSP)
– Software de MSP430Ware™ para los microcontroladores de MSP430™
• La comparación del dispositivo resume los dispositivos disponibles
Usos de MSP430FR5962IPMR
• Infraestructura de la rejilla
• Automatización de fábricas y control
• Automatización constructiva
• Monitor usable de la aptitud y de la actividad
• Electrónica usable
Clasificaciones ambientales y de la exportación de MSP430FR5962IPMR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
