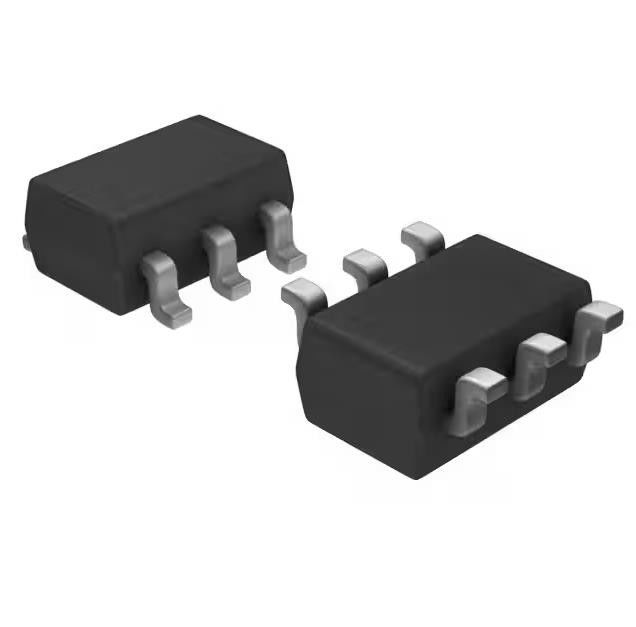

1:1 Sot23-6 del Ic Chip Ic Pwr Switch N-Chan del transistor TPS22918TDBVRQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS22918TDBVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo del interruptor: | Fines generales |
|---|---|---|---|
| Número de salidas: | 1 | Ratio - entrado: Salida: | 1:01 |
| Configuración de salida: | Alto lado | Tipo de la salida: | Canal N |
| Interfaz: | Con./desc. | Voltaje - carga: | 1 V ~ 5,5 V |
Descripción de producto
TPS22918TDBVRQ1 Transistor Ic Chip Ic Pwr Switch N-Chan 1:1 Sot23-6
Interruptor de encendido/controlador 1:1 N-Channel 2A SOT-23-6
Especificaciones de TPS22918TDBVRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Interruptores de distribución de energía, controladores de carga | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Tipo de interruptor | Propósito general |
| Número de salidas | 1 |
| Relación - Entrada:Salida | 1:1 |
| Configuración de salida | Zona alta |
| Tipo de salida | Canal N |
| Interfaz | Encendido apagado |
| Voltaje - Carga | 1 V ~ 5,5 V |
| Voltaje - Suministro (Vcc/Vdd) | No requerido |
| Corriente - Salida (Máx.) | 2A |
| Rds On (Típico) | 52mOhm |
| Tipo de entrada | no inversor |
| Características | Descarga de carga, velocidad de giro controlada |
| Protección contra fallas | - |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete de dispositivo del proveedor | SOT-23-6 |
| Paquete / Caja | SOT-23-6 |
| Número de producto base | TPS22918 |
Características de TPS22918TDBVRQ1
• AEC-Q100 calificado
• Interruptor de carga de un solo canal integrado
• Calificado para aplicaciones automotrices:
– Temperatura del dispositivo Grado 2: –40 °C aRango de temperatura ambiente de funcionamiento de +105 °C
• Capaz de seguridad funcional
– Documentación disponible para ayudar funcionaldiseño del sistema de seguridad
• Rango de voltaje de entrada: 1 V a 5,5 V
• Baja resistencia de encendido (RON)
– RON 52 mΩ (típico) a VIN 5 V
– RON 53 mΩ (típico) a VIN 3,3 V
• 2-A Corriente de conmutación continua máxima
• Baja corriente de reposo
– 8,3 µA (típico) a VIN 3,3 V
• El umbral de entrada de control bajo permite el uso de 1 V omayor GPIO
• Descarga de salida rápida configurable (QOD)
• Tiempo de subida configurable con pin CT
• Paquete SOT23-6 pequeño (DBV)
– 2,9 mm × 2,8 mm, paso de 0,95 mm,
Altura de 1,45 mm (con cables)
• Rendimiento ESD probado según AEC Q100
– 2 kV HBM y 750 V CDM
Aplicaciones de TPS22918TDBVRQ1
• Electrónica automotriz
• Infoentretenimiento
• Grupo
• ADAS (Sistemas Avanzados de Asistencia al Conductor)
Clasificaciones ambientales y de exportación de TPS22918TDBVRQ1
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
