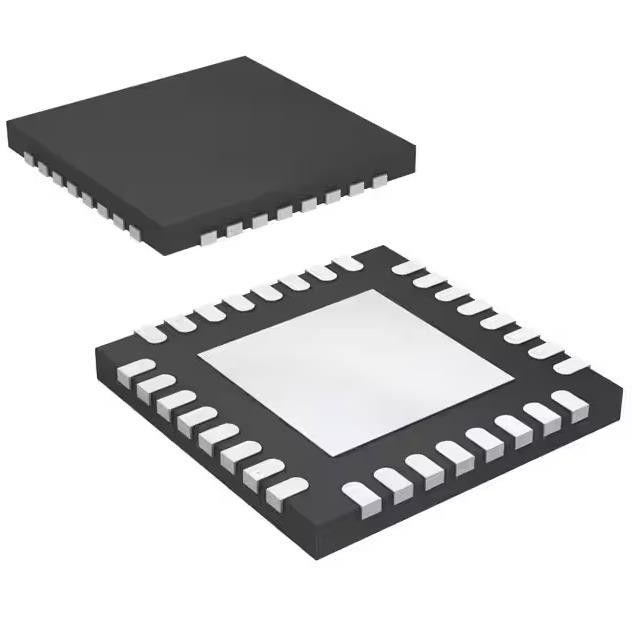

Expansor 24 I²C de la E/S de Smbus 32uqfn del chip Xpndr 400khz de TCA6424ARGJR Ic
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TCA6424ARGJR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Número de entrada-salida: | 24 | Interfaz: | I²C, SMBus |
| Salida de la interrupción: | Sí | Características: | POR |
| Tipo de la salida: | De vaivén | Corriente: fuente/sumidero de salida: | 10mA, 25mA |
Descripción de producto
Chip IC del transistor TCA6424ARGJR Ic Xpndr 400khz I2c Smbus 32uqfn
Expansor de E/S 24 I²C, SMBus 400 kHz 32-UQFN (5x5)
Especificaciones de TCA6424ARGJR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Interfaz | |
| Expansores de E/S | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Número de E/S | 24 |
| Interfaz | I²C, SMBus |
| Salida de interrupción | Sí |
| Características | POR |
| Tipo de salida | Empujar tirar |
| Corriente: fuente/sumidero de salida | 10mA, 25mA |
| Frecuencia de reloj | 400kHz |
| Suministro de voltaje | 1,65 V ~ 5,5 V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 32-UFQFN |
| Paquete de dispositivo del proveedor | 32-UQFN (5x5) |
| Número de producto base | TCA6424 |
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Interfaz | |
| Expansores de E/S | |
| Fabricante | Instrumentos Texas |
Característicasde TCA6424ARGJR
• Rango de tensión de alimentación de funcionamiento de 1,65 V a 5,5 V
• Permite la traducción bidireccional del nivel de voltaje y la expansión GPIO entre:
– Puerto SCL/SDA de 1,8 V y puerto de 1,8 V, 2,5 V, 3,3 V o 5 VP
– Puerto SCL/SDA de 2,5 V y puerto de 1,8 V, 2,5 V, 3,3 V o 5 VP
– Puerto SCL/SDA de 3,3 V y puerto de 1,8 V, 2,5 V, 3,3 V o 5 VP
– Puerto SCL/SDA de 5 V y puerto de 1,8 V, 2,5 V, 3,3 V o 5 VP
• Expansor de puerto I2C a paralelo
• Bajo consumo de corriente en espera de 1 μA
• La acción Schmitt-Trigger permite una transición de entrada lenta y una mejor inmunidad al ruido de conmutación en las entradas SCL y SDA
– Vhys = 0,18 V Tipo a 1,8 V
– Vhys = 0,25 V Tipo a 2,5 V
– Vhys = 0,33 V Tipo a 3,3 V
– Vhys = 0,5 V tipo a 5 V
• Puertos de E/S tolerantes a 5 V
• Entrada de reinicio activo-bajo (RESET)
• Salida de interrupción activa-baja de drenaje abierto (INT)
• Bus I2C rápido de 400 kHz
• Registro de configuración de entrada/salida
• Registro de inversión de polaridad
• Restablecimiento de encendido interno
• Encendido con todos los canales configurados como entradas
• Sin fallos al encender
• Filtro de ruido en las entradas SCL/SDA
• Salidas bloqueadas con capacidad máxima de accionamiento de alta corriente para LED de accionamiento directo
• El rendimiento de enclavamiento supera los 100 mA según JESD 78, clase II
• La protección ESD supera JESD 22
– Modelo de cuerpo humano 2000-V (A114-A)
– Modelo de máquina de 200 V (A115-A)
– Modelo de dispositivo cargado de 1000 V (C101)
Descripciónde TCA6424ARGJR
Este expansor de E/S de 24 bits para el bus bidireccional de dos líneas (I2C) está diseñado para proporcionar una expansión de E/S remota de uso general para la mayoría de las familias de microcontroladores a través de la interfaz I2C [reloj en serie (SCL) y datos en serie (SDA) ].La principal ventaja de este dispositivo es su amplio rango de VCC.Puede operar de 1,65 V a 5,5 V en el lado del puerto P y en el lado SDA/SCL.Esto permite que el TCA6424A interactúe con microprocesadores y microcontroladores de próxima generación en el lado SDA/SCL, donde los niveles de suministro están cayendo para ahorrar energía.A diferencia de la caída de las fuentes de alimentación de los microprocesadores y los microcontroladores, algunos componentes de PCB, como los LED, permanecen con una fuente de alimentación de 5 V.
Clasificaciones ambientales y de exportación de TCA6424ARGJR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
