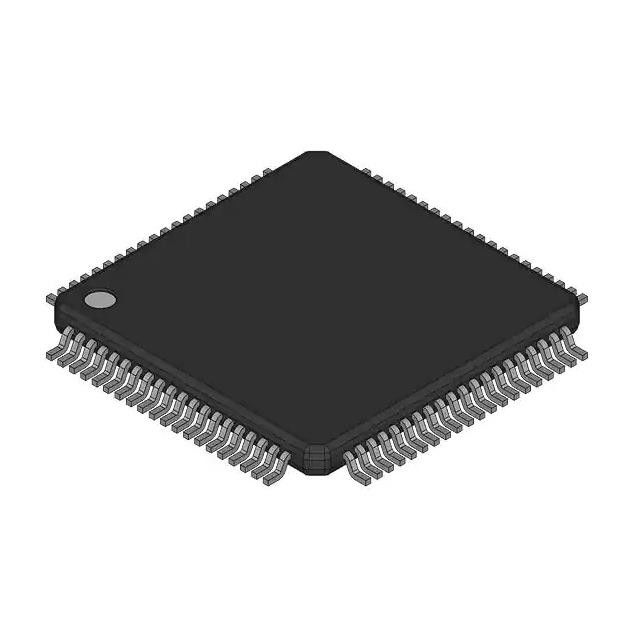

SAK-TC222S-16F133N AC IC Chip Mcu 32bit 1mb Flash 80tqfp 128K x 8
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CA DE SAK-TC222S-16F133N |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Procesador de la base: | TriCore™ |
|---|---|---|---|
| Tamaño de base: | Solo-corazón de 32 bits | Velocidad: | 133MHz |
| Periférico: | ACCESO DIRECTO DE MEMORIA, WDT | Número de entrada-salida: | 59 |
| Tamaño de la memoria del programa: | 1MB (el 1M x 8) | Tipo de la memoria del programa: | FLASH |
Descripción de producto
SAK-TC222S-16F133N Transistor de CA IC Chip Ic Mcu 32bit 1mb Flash 80tqfp
Microcontrolador TriCore™ AURIX™ IC de 32 bits de un solo núcleo 133 MHz 1 MB (1M x 8) FLASH PG-TQFP-80-7
Especificaciones de SAK-TC222S-16F133N CA
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | Tecnologías de Infineon |
| Serie | AURIX™ |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Procesador central | TriCore™ |
| Tamaño del núcleo | Núcleo único de 32 bits |
| Velocidad | 133 MHz |
| Conectividad | CANbus, FlexRay, LINbus, QSPI |
| Periféricos | DMA, WDT |
| Número de E/S | 59 |
| Tamaño de la memoria del programa | 1 MB (1M x 8) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | 128K × 8 |
| Tamaño de RAM | 96Kx8 |
| Voltaje - Suministro (Vcc/Vdd) | 3,3 V |
| Convertidores de datos | A/D 24x12b |
| Tipo de oscilador | Externo |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 80-TQFP |
| Paquete de dispositivo del proveedor | PG-TQFP-80-7 |
| Número de producto base | TC222S16 |
Características de SAK-TC222S-16F133N CA
La familia de productos TC22x / TC21x tiene las siguientes características:
• Microcontrolador de alto rendimiento con un núcleo de CPU
• CPU TriCore escalar de bajo consumo (TC1.6E), con las siguientes características:
– Compatibilidad de código binario con TC1.6P
– Operación de 133 MHz en el rango de temperatura completo
– 88 Kbytes de datos Scratch-Pad RAM (DSPR)
– 8 Kbytes de memoria RAM de Scratch-Pad de instrucciones (PSPR)
– Caché de instrucciones de 8 Kbytes (ICACHE)
– Búfer de lectura de 4 líneas (DRB)
• Núcleo de sombra bloqueado para TC1.6E
• Múltiples memorias en chip
– Todos los NVM y SRAM incorporados están protegidos por ECC
– Memoria flash de programa de 1 Mbyte (PFLASH)
– Memoria flash de datos de 96 Kbytes (DFLASH) utilizable para la emulación de EEPROM
– ROM de arranque (BROM)
• Controlador DMA de 16 canales con transferencia de datos segura
• Sistema de interrupción sofisticado (protegido por ECC)
• Estructura de bus en chip de alto rendimiento
– Interconexión de barra cruzada (SRI) de 64 bits que proporciona acceso paralelo rápido entre maestros de bus, CPU y memorias
– Bus periférico del sistema (SPB) de 32 bits para unidades funcionales y periféricas en chip
– Un puente de autobús (SFI Bridge)
• Unidad de gestión de seguridad (SMU) que maneja las alarmas del monitor de seguridad
• Unidad de prueba de memoria con ECC, inicialización de memoria y funciones MBIST (MTU)
• Monitor de E/S de hardware (IOM) para comprobar las E/S digitales
• Unidades periféricas en chip versátiles
– Dos canales serie asíncronos/sincrónicos (ASCLIN) con soporte de hardware LIN (V1.3, V2.0, V2.1y J2602) hasta 50 MBaudios
– Cuatro canales de interfaz SPI en cola (QSPI) con capacidad de maestro y esclavo de hasta 50 Mbit/s
– Un módulo MultiCAN+ con 3 nodos CAN cada uno y 128 objetos de mensaje asignables libres para altamanejo de datos de eficiencia a través de almacenamiento en búfer FIFO y transferencia de datos de puerta de enlace
– 4 canales Single Edge Nibble Transmission (SENT) para conexión a sensores
– Un módulo de temporizador genérico (GTM) que proporciona un potente conjunto de funciones de filtrado de señales digitales y temporizadorpara realizar una gestión de entrada/salida autónoma y compleja
– Un módulo Capture / Compare 6 (Dos núcleos CCU60 y CCU61)
– Una unidad de 12 temporizadores de propósito general (GPT120)
• ADC de aproximación sucesiva versátil (VADC)
– Grupo de 2 núcleos ADC independientes
– Rango de tensión de entrada de 0 V a 5,5 V (alimentación ADC)
• Puertos de E/S digitales programables
• Compatibilidad con depuración en chip para OCDS de nivel 1 (CPU, DMA, buses en chip)
• Interfaz JTAG (IEEE 1149.1) o DAP (Device Access Port) de cuatro/cinco hilos
• Sistema de administración de energía y reguladores en chip
• Unidad de Generación de Reloj con Sistema PLL
• Regulador de voltaje incorporado
Información sobre pedidos de SAK-TC222S-16F133N CA
El código de pedido de los microcontroladores Infineon proporciona una referencia exacta a los requisitosproducto.este pedidoel código identifica:
• La propia derivada, es decir, su conjunto de funciones, el rango de temperatura y la tensión de alimentación
• El paquete y el tipo de entrega.
Para conocer los códigos de pedido disponibles para TC212 / TC213 / TC214 / TC222 / TC223 / TC224,referirse a“Anexo a la hoja de datos de AURIX™ TC2x”, que resume todas las variantes disponibles.
Clasificaciones ambientales y de exportación de SAK-TC222S-16F133N AC
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
