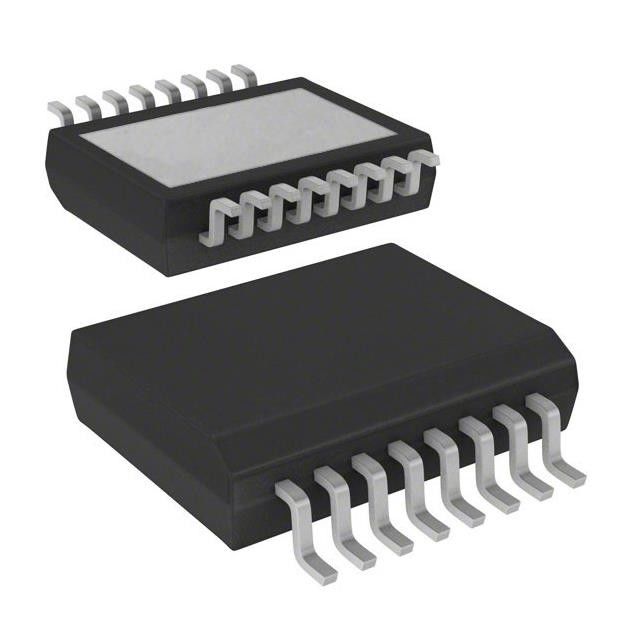

Conductor del 1:1 Pwrsso16 del Ic Chip Pwr Drvr N-Chan del transistor de VN7016AJTR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | VN7016AJTR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | No para los nuevos diseños | Tipo del interruptor: | Fines generales |
|---|---|---|---|
| Número de salidas: | 1 | Ratio - entrado: Salida: | 0,042361111 |
| Configuración de salida: | Alto lado | Tipo de la salida: | Canal N |
| Interfaz: | Con./desc. | Voltaje - carga: | 4V ~ 28V |
Descripción de producto
1:1 Pwrsso16 del Ic Chip Ic Pwr Drvr N-Chan del transistor de VN7016AJTR
Canal N 55A PowerSSO-16 del 1:1 del interruptor/del conductor
Especificaciones de VN7016AJTR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Interruptores de la distribución de poder, conductores de la carga | |
| Mfr | STMicroelectronics |
| Serie | VIPower™ |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | No para los nuevos diseños |
| Tipo del interruptor | Fines generales |
| Número de salidas | 1 |
| Ratio - entrado: Salida | 1:1 |
| Configuración de salida | Alto lado |
| Tipo de la salida | Canal N |
| Interfaz | Con./desc. |
| Voltaje - carga | 4V ~ 28V |
| Voltaje - fuente (Vcc/Vdd) | No requerido |
| Actual - salida (máxima) | 55A |
| Rds en (tipo) | 16mOhm |
| Tipo entrado | No-inversión |
| Características | Recomienzo auto, bandera de la situación |
| Protección de la falta | La limitación actual (fijada), carga abierta detecta, sobre temperatura, sobre voltaje, UVLO |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete del dispositivo del proveedor | PowerSSO-16 |
| Paquete/caso | 16-PowerLFSOP (0,154", anchura de 3.90m m) |
| Número bajo del producto | VN7016 |
Características de VN7016AJTR
• Automotriz calificado
• General
Conductor elegante del alto-lado del monocanal del − con la reacción análoga de MultiSense
Corriente baja misma del recurso seguro del −
− compatible con 3 V y 5 salidas de V Cmos
• Funciones de diagnóstico de MultiSense
El − multiplexó la reacción análoga de: carga actual con el espejo actual proporcional de la alta precisión, VCC voltaje de fuente y
Temperatura del dispositivo de TCHIP
El − sobrecarga y corto para moler (la indicación de la limitación del poder)
Indicación termal del cierre del −
detección de la abierto-carga del Apagado-estado del −
El − hizo salir pone en cortocircuito VCC a la detección
El sentido del − permite/neutralización
• Protecciones
Cierre del Undervoltage del −
Abrazadera de la sobretensión del −
El − carga la limitación actual
Limitación del uno mismo del − de transeúntes termales rápidos
Cierre-apagado configurable del − en la limitación de la temperatura excesiva o del poder con el perno dedicado del reset de falta
Pérdida del − de tierra y pérdida de VCC
Batería reversa del − con los componentes externos
Protección de la descarga electrostática del −
Usos de VN7016AJTR
• Todos los tipos de cargas resistentes, inductivas y capacitivas automotrices
• Previsto especialmente para los faros automotrices
Clasificaciones ambientales y de la exportación de VN7016AJTR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
