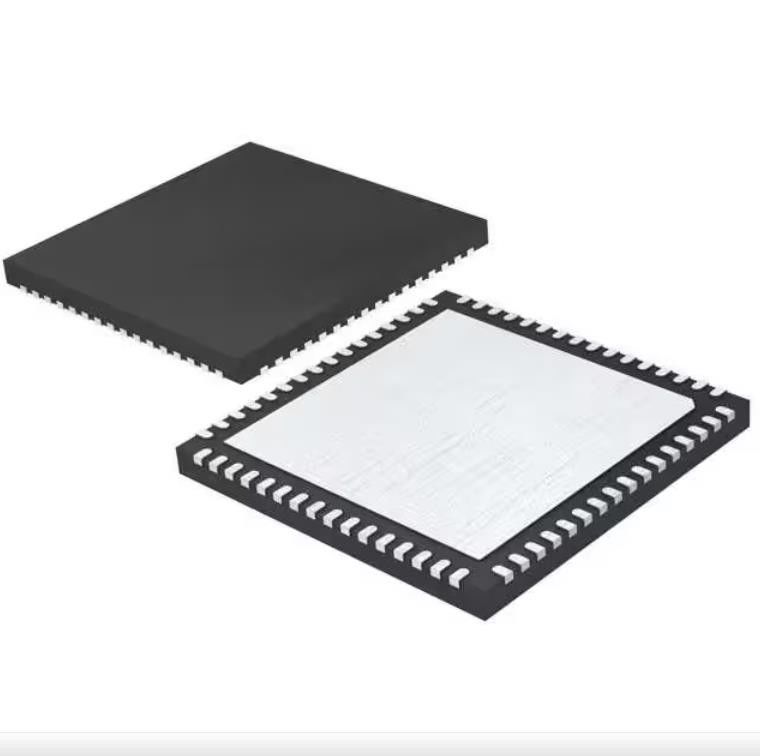

Circuito integrado Chip Mcu 16bit 64kb 64vqfn de destello de MSP430F5247IRGCR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MSP430F5247IRGCR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Procesador de la base: | MSP430 CPUXV2 |
|---|---|---|---|
| Tamaño de base: | de 16 bits | Velocidad: | 25MHz |
| Conectividad: | ² C, IrDA, SPI, UART/USART de I | Periférico: | El apagón detecta/el reset, acceso directo de memoria, POR, PWM, WDT |
| Número de entrada-salida: | 53 | Tamaño de la memoria del programa: | 64KB (64K x 8) |
Descripción de producto
Circuito integrado Chip Mcu 16bit 64kb 64vqfn de destello de MSP430F5247IRGCR
Microcontrolador IC 25MHz de 16 bits 64KB (64K x 8) 64-VQFN DE DESTELLO (9x9) de MSP430 CPUXV2 MSP430F5xx
Especificaciones de MSP430F5247IRGCR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Serie | MSP430F5xx |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Procesador de la base | MSP430 CPUXV2 |
| Tamaño de base | de 16 bits |
| Velocidad | 25MHz |
| Conectividad | ² C, IrDA, SPI, UART/USART de I |
| Periférico | El apagón detecta/el reset, acceso directo de memoria, POR, PWM, WDT |
| Número de entrada-salida | 53 |
| Tamaño de la memoria del programa | 64KB (64K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | - |
| RAM Size | 8K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertidores de datos | A/D 12x10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 64-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 64-VQFN (9x9) |
| Número bajo del producto | MSP430F5247 |
Características de MSP430F5247IRGCR
• Gama baja del fuente-voltaje: 3,6 V abajo a 1,8 V
• Consumo de energía ultrabajo
– Modo activo (): todos los relojes de sistema 290 µA/MHz activos en 8 megaciclos, 3,0 V, ejecución de programa de destello 150 µA/MHz (típicos) en 8 megaciclos, 3,0 V, ejecución de programa de RAM (típica)
– Modo espera (LPM3): reloj en tiempo real (RTC) con el cristal, el perro guardián, y el supervisor operativo, retención completa de RAM, atención rápida de la fuente: µA 1,9 µA en 2,2 V, 2,1 en el oscilador de baja potencia (típico) de 3,0 V (VLO), contador, perro guardián, y supervisor de fines generales operativo, retención completa de RAM, atención rápida de la fuente: µA 1,4 en 3,0 V (típicos)
– Del modo (LPM4): retención completa de RAM, supervisor operativo, atención rápida de la fuente: µA 1,1 en 3,0 V (típicos)
– Modo del cierre (LPM4.5): 0,18 µA en 3,0 V (típicos)
• Despierte de modo espera en 3,5 µs (típicos)
• arquitectura de 16 bits del RISC, memoria extendida, hasta el reloj de sistema 25-MHz
• Sistema flexible de la poder-gestión
– LDO completamente integrado con voltaje de fuente regulado programable de la base
– Supervisión, supervisión, y apagón del voltaje de fuente
• Sistema de reloj unificado
– Lazo de control de FLL para la estabilización de la frecuencia
– Fuente de baja fricción de baja potencia del reloj interno (VLO)
– Fuente de referencia interna arreglada de baja fricción (REFO)
– cristales de reloj 32-kHz (XT1)
– Cristales de alta frecuencia hasta 32 megaciclos (XT2)
• el contador de tiempo de 16 bits TA0, Timer_A con la captura cinco compara los registros
• el contador de tiempo de 16 bits TA1, Timer_A con la captura tres compara los registros
• el contador de tiempo de 16 bits TA2, Timer_A con la captura tres compara los registros
• contador de tiempo de 16 bits TB0, Timer_B con la captura siete comparar los registros de la sombra
• Dos interfaces de comunicaciones seriales universales (USCIs)
– USCI_A0 y USCI_A1 cada ayuda:
• UART aumentado con la detección automática de la baudio-tarifa
• Codificador y decodificador de IrDA
• SPI síncrono
– USCI_B0 y USCI_B1 cada ayuda:
• I2C
• SPI síncrono
• 10 mordieron el convertidor de analógico a digital (ADC) con la referencia interna, de muestreo y retención
• Comparador
• El multiplicador del hardware apoya operaciones de 32 bits
• La programación a bordo serial, ningún voltaje programado externo necesitó
• acceso directo de memoria interno de 3 canales
• Contador de tiempo básico con la característica del RTC
• La comparación del dispositivo resume a los miembros de la familia
Usos de MSP430F5247IRGCR
• Sistemas análogos del sensor
• Sistemas del sensor de Digitaces
• Madereros de datos • Usos de fines generales
Clasificaciones ambientales y de la exportación de MSP430F5247IRGCR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
