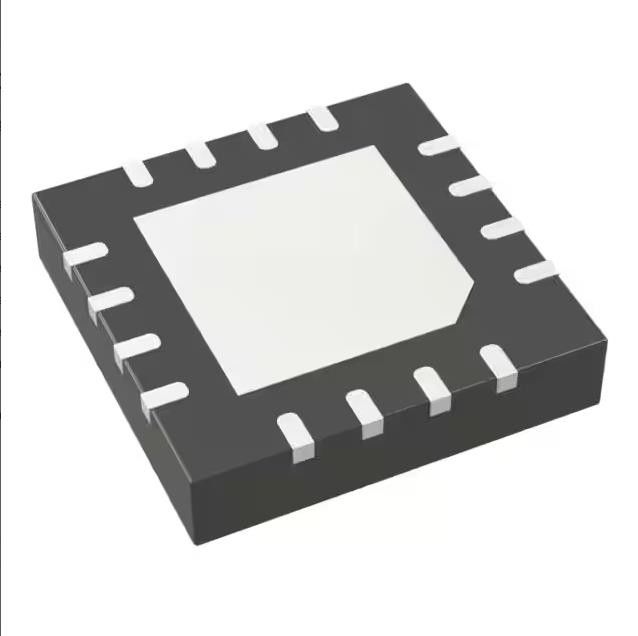

ADG1604BCPZ-REEL7 transistor Ic Chip Switch Sp 4tx1 1.1ohm 16lfcsp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ADG1604BCPZ-REEL7 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Circuito del interruptor: | SP4T |
|---|---|---|---|
| Circuito del multiplexor/del demultiplexor: | 4:01 | Número de circuitos: | 1 |
| Resistencia del En-estado (máxima): | 1.1Ohm | El hacer juego de canal a canal (ΔRon): | 30mOhm |
| Voltaje - fuente, sola (V+): | 3.3V ~ 16V | Voltaje - fuente, dual (V±): | ±3.3V ~ 8V |
Descripción de producto
Interruptor Sp4tx1 1.1ohm 16lfcsp del chip CI del transistor ADG1604BCPZ-REEL7
1 4:1 1.1Ohm 16-LFCSP-VQ (4x4) del interruptor de IC del circuito
Especificaciones de ADG1604BCPZ-REEL7
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Interfaz | |
| Interruptores análogos, multiplexores, demultiplexores | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Circuito del interruptor | SP4T |
| Circuito del multiplexor/del demultiplexor | 4:01 |
| Número de circuitos | 1 |
| Resistencia del En-estado (máxima) | 1.1Ohm |
| El hacer juego de canal a canal (ΔRon) | 30mOhm |
| Voltaje - fuente, sola (V+) | 3.3V ~ 16V |
| Voltaje - fuente, dual (V±) | ±3.3V ~ 8V |
| Tiempo del interruptor (tonelada, ricachón) (máximos) | 95ns, 173ns |
| Ancho de banda de -3db | 19MHz |
| Inyección de la carga | 125pC |
| Capacitancia del canal (CS (apagado), CD (apagado)) | 60pF, 270pF |
| Actual - salida (ES (apagado)) (Máximo) | 200pA |
| Interferencia | -70dB @ 1MHz |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 16-VQFN expuso el cojín, CSP |
| Paquete del dispositivo del proveedor | 16-LFCSP-VQ (4x4) |
| Número bajo del producto | ADG1604 |
Características de ADG1604BCPZ-REEL7
•1 Ω típico en resistencia
•0,2 Ω en llanura de la resistencia
•Operación de la dual-fuente de ±3.3 V a de ±8 V
•3,3 operación de la solo-fuente de V a de 16 V
•Ninguna fuente de VL requerida
•3 entradas lógica-compatibles de V
•operación del Carril-a-carril
•Corriente continua por el canal
•LFCSP: 504 mA
•TSSOP: 315 mA
•14-lead TSSOP y 16 ventajas, 4 milímetros de × 4 milímetro LFCSP
Usos de ADG1604BCPZ-REEL7
• Sistemas de comunicación
• Sistemas médicos
• Encaminamiento de la señal audio
• Encaminamiento de la señal video
• Equipo de prueba automática
• Sistemas de adquisición de datos
• Sistemas con pilas
• Sistemas de muestreo y retención
• Reemplazos de la retransmisión
Clasificaciones ambientales y de la exportación de ADG1604BCPZ-REEL7
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
