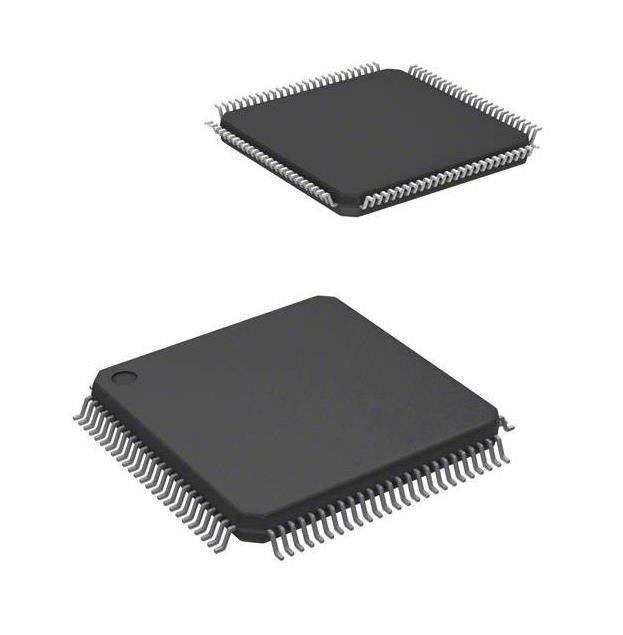

Transistor Ic Chip Ic Mcu 32bit 256kb 100lqfp de destello de MC56F84789VLL
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MC56F84789VLL |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Mfr: | NXP USA Inc. | Serie: | 56F8xxx |
|---|---|---|---|
| Paquete: | Bandeja | Situación del producto: | Activo |
| Procesador de la base: | 56800EX | Tamaño de base: | Solo-corazón de 32 bits |
| Velocidad: | 100MHz | Conectividad: | CANbus, ² C, LINbus, SCI, S de I |
Descripción de producto
Transistor Ic Chip Ic Mcu 32bit 256kb 100lqfp de destello de MC56F84789VLL
Solo-corazón de 32 bits 100MHz 256KB (256K x 8) 100-LQFP DE DESTELLO (14x14) de IC del microcontrolador de 56800EX 56F8xxx
Especificaciones de MC56F84789VLL
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | NXP USA Inc. |
| Serie | 56F8xxx |
| Paquete | Bandeja |
| Situación del producto | Activo |
| Procesador de la base | 56800EX |
| Tamaño de base | Solo-corazón de 32 bits |
| Velocidad | 100MHz |
| Conectividad | CANbus, ² C, LINbus, SCI, SPI de I |
| Periférico | El apagón detecta/el reset, acceso directo de memoria, LVD, POR, PWM, WDT |
| Número de entrada-salida | 86 |
| Tamaño de la memoria del programa | 256KB (256K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 2K x 8 |
| RAM Size | 32K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 3V ~ 3.6V |
| Convertidores de datos | A/D 16x12b, 16x16b; D/A 1x12b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 100-LQFP |
| Paquete del dispositivo del proveedor | 100-LQFP (14x14) |
| Número bajo del producto | MC56F84 |
Características de MC56F84789VLL
• Basan a esta familia de reguladores de la señal numérica (DSCs) en la base de 32 bits 56800EX. Cada dispositivo combina, en un solo microprocesador, la capacidad de cálculo de un DSP y la función de un MCU con un sistema flexible de periférico de apoyar muchos usos de la blanco:
– Control industrial
– Aparatos electrodomésticos
– Sensores elegantes
– Fuego y sistemas de seguridad
– fuente de alimentación del Cambiar-modo y gestión del poder
– Sistema de alimentación ininterrumpida (UPS)
– Generador solar y de energía eólica
– Medición del poder
– Control de motor (ACIM, BLDC, PMSM, SENIOR, de pasos)
– Herramientas eléctricas de PDA
– Disyuntor
– Aparato médico/equipo
– Instrumentación
– Iluminación
• DSC basó en la base de 32 bits 56800EX
– Hasta 100 MIPS en 100 megaciclos de frecuencia de la base
– Función de DSP y de MCU en una arquitectura unificada, C-eficiente
• memoria del En-microprocesador
– Memoria Flash de hasta 288 KB (256 KB + 32 KB), incluyendo hasta 32 KB FlexNVM
– Hasta 32 KB RAM
– Hasta 2 KB FlexRAM con capacidad de EEE
– Ejecución de programa de 100 megaciclos de memoria Flash interna y de RAM
– memoria Flash y RAM del En-microprocesador se pueden trazar en memorias del programa y de los datos
• Análogo – dos de alta velocidad, 8 canales, 12 ADC mordidos con x2 dinámico, amplificador programable x4
– Un 20 canal, ADC de 16 bits
– Cuatro comparadores análogos con 6 referencias integradas del pedazo DAC
– Un 12 pedazo DAC
• PWMs y contadores de tiempo
– Dos módulos del eFlexPWM con hasta 24 salidas de PWM, una incluyendo 8 canales con la colocación de alta resolución de NanoEdge
– Contador de tiempo de 16 bits del patio dos (2 x 4 contadores de tiempo de 16 bits)
– Dos contadores de intervalos periódicos (hoyos)
– Un decodificador de la cuadratura
– Dos bloques programables del retraso (PDBs)
• Interfaces de comunicaciones
– Tres módulos hechos cola de alta velocidad de SCI (QSCI) con
Función auxiliar de LIN
– Hasta tres módulos hechos cola de SPI (QSPI)
– Dos puertos SMBus-compatibles de I2C
– Un módulo flexible de la red del área del regulador (FlexCAN)
• Seguridad y integridad
– Generador del control por redundancia cíclica (CRC)
– Ordenador que actúa correctamente el perro guardián (del POLI)
– Monitor externo del perro guardián (EWM)
• Relojes
– Dos osciladores de relajación del en-microprocesador: 8 megaciclos (400 kilociclos en el modo espera) y 32 kilociclos
– Oscilador del cristal/del resonador
• Sistema
– Controlador dma
– Integrado poder-en el reset (POR) y el módulo de baja tensión del reset de la interrupción (LVI) y del apagón
– Conexión entre módulos de la barra transversal
– Emulación del en-microprocesador de JTAG/enhanced (EOnCE) para el depuración discreto, en tiempo real
Comparador de MC56F84789VLL
• Gama completa de la comparación del carril-a-carril
• Ayuda para los modos altos y de poca velocidad
• La fuente de entrada a elección incluye los pernos externos y DACs interno
• Polaridad programable de la salida
• 6 pedazo DAC programable como referencia del voltaje por comparador
• Tres niveles programables de la histéresis
• Interrupción a elección en el subir-borde, el caer-borde, o la palanca de una salida del comparador
Clasificaciones ambientales y de la exportación de MC56F84789VLL
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
