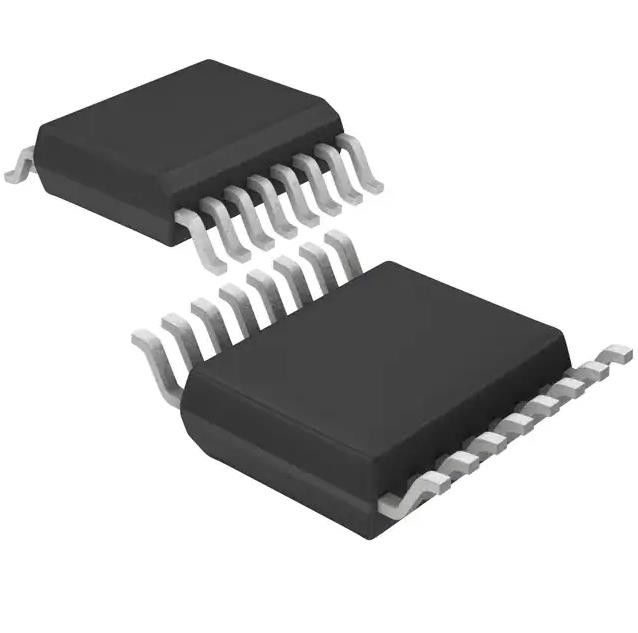

GP 16SSOP del chip CI DGTL ISO 4CH del transistor de 2500VRMS ISO7140CCDBQR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ISO7140CCDBQR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| TpLH/tpHL aislados del retraso de propagación de Powerate (máximo): | No | Número de canales: | 4 |
|---|---|---|---|
| Entradas - lado 1/Side 2: | 4/0 | Tipo de canal: | Unidireccional |
| Voltaje - aislamiento: | 2500Vrms | Inmunidad transitoria del modo común (minuto): | 25kV/µs |
| Tarifa de datos: | 50Mbps | TpLH/tpHL del retraso de propagación (máximo): | 35ns, 35ns |
| Alta luz: | 2500VRMS ISO7140CCDBQR,Transistor IC de ISO7140CCDBQR,4CH transistor IC del GP 16SSOP |
||
Descripción de producto
Gp 16ssop del Ic Chip Dgtl Iso 2500vrms 4ch del transistor de ISO7140CCDBQR
Canal de fines generales 50Mbps 25kV/µs CMTI 16-SSOP (0,154", anchura del aislador 2500Vrms 4 de Digitaces de 3.90m m)
Especificaciones de ISO7140CCDBQR
| TIPO | DESCRIPCIÓN |
| Categoría | Aisladores |
| Aisladores de Digitaces | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tecnología | Acoplamiento capacitivo |
| Tipo | Fines generales |
| Poder aislado | No |
| Número de canales | 4 |
| Entradas - lado 1/Side 2 | 4/0 |
| Tipo de canal | Unidireccional |
| Voltaje - aislamiento | 2500Vrms |
| Inmunidad transitoria del modo común (minuto) | 25kV/µs |
| Tarifa de datos | 50Mbps |
| TpLH/tpHL del retraso de propagación (máximo) | 35ns, 35ns |
| Distorsión de la anchura de pulso (máxima) | 3ns |
| Tiempo de la subida/caída (tipo) | 2ns, 2ns |
| Voltaje - fuente | 2.7V ~ 5.5V |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 16-SSOP (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor | 16-SSOP |
| Número bajo del producto | ISO7140 |
Características de ISO7140CCDBQR
• Tarifa de señalización máxima: 50 Mbps (con las fuentes 5-V)
• Diseño robusto con el filtro anti-ruidos integrado
• Opción baja de la salida del defecto (sufijo F)
• Bajo consumo de energía, ICC típico por el canal (con las fuentes 3.3-V):
– ISO7131: 1,5 mA en 1 Mbps, 2,6 mA en 25 Mbps
– ISO7140: 1 mA en 1 Mbps, 2,3 mA en 25 Mbps
– ISO7141: 1,3 mA en 1 Mbps, 2,6 mA en 25 Mbps
• Retraso de propagación bajo: 23 ns típicos (fuentes 3.3-V)
• Gama de temperaturas ancha: – 40°C a 125°C
• inmunidad transitoria 50-kV/µs, típica
• Larga vida con la barrera del aislamiento SiO2
• Actúa desde niveles de la fuente 2.7-V, 3.3-V, y 5-V y de la lógica
• Pequeño paquete QSOP-16
• Seguridad y aprobaciones reglamentarias
– Aislamiento 2500-VRMS para 1 minuto por UL 1577
– Aislamiento 4242-VPK por el VDE del estruendo V V 0884-10
(VDE V 0884-10): 2006-12, voltaje de funcionamiento de 566 VPK
– Aviso de aceptación componente de CSA 5A, estándares del equipo del extremo del IEC 60950-1 y del IEC 61010-1
– Certificación de CQC por GB 4943.1-2011
Usos de ISO7140CCDBQR
• Aislamiento de fines generales
– Fieldbus industrial
– Profibus
– Modbus™
– Ómnibus de datos de DeviceNet
– RS-232, RS-485
– Interfaz periférico serial
Clasificaciones ambientales y de la exportación de ISO7140CCDBQR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
