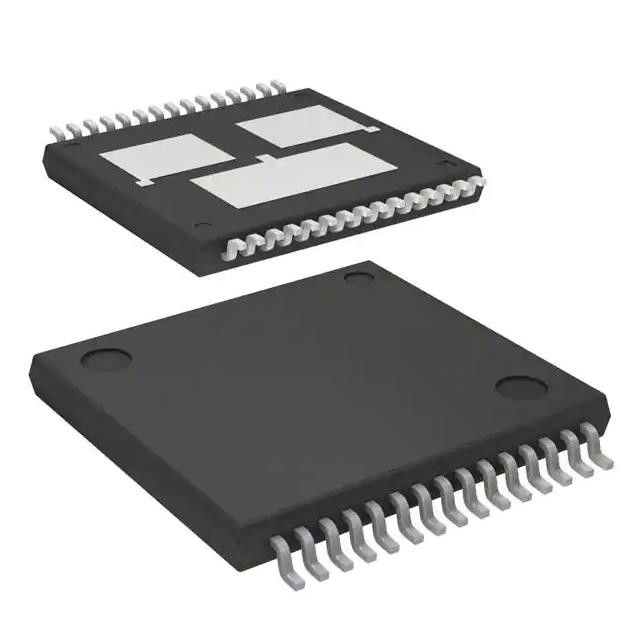

VNH5019ATR-E Transistor IC Chip Multipwrso 30 MTR DRV 5.5V-24V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | VNH5019ATR-E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Usos: | Automotriz | Actual - salida: | 30A |
|---|---|---|---|
| Voltaje - fuente: | 5.5V ~ 24V | Voltaje - carga: | 5.5V ~ 24V |
| Temperatura de funcionamiento: | -40°C ~ 150°C (TJ) | Montaje del tipo: | Soporte superficial |
| Paquete/caso: | 30-PowerSOP (0,630", anchura de 16.00m m) | Paquete del dispositivo del proveedor: | MultiPowerSO-30 |
| Alta luz: | VNH5019ATR-E Transistor IC,IC Chip Multipwrso 30,5.5V Transistor IC Chip |
||
Descripción de producto
VNH5019ATR-E Transistor IC Chip Mtr Drv 5.5-24v Multipwrso-30
MOSFET de potencia del controlador de motor paralelo, PWM MultiPowerSO-30
Especificaciones de VNH5019ATR-E
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de motores, controladores | |
| Fabricante | STMicroelectrónica |
| Serie | ECOPACK®, VIPower™ |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tipo de motor: paso a paso | - |
| Tipo de motor: CA, CC | DC cepillado |
| Función | Controlador: totalmente integrado, etapa de control y potencia |
| Configuración de salida | Medio puente (2) |
| Interfaz | Paralelo, PWM |
| Tecnología | MOSFET de potencia |
| Resolución de pasos | - |
| Aplicaciones | Automotor |
| Salida de corriente | 30A |
| Suministro de voltaje | 5,5 V ~ 24 V |
| Voltaje - Carga | 5,5 V ~ 24 V |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 30-PowerSOP (0,630", 16,00 mm de ancho) |
| Paquete de dispositivo del proveedor | MultiPowerSO-30 |
| Número de producto base | VNH5019 |
Caracteristicas deVNH5019ATR-E
• AEC-Q100 calificado
• ECOPACK®: sin plomo y cumple con RoHS
• Corriente de salida: 30 A
• Entradas compatibles con CMOS de 3 V
• Apagado por subtensión y sobretensión
• Protección de conducción cruzada
• Limitación de corriente
• Muy bajo consumo de energía en espera
• Funcionamiento PWM hasta 20 kHz
• Protección contra:
• Pérdida de terreno y pérdida de VCC
• Salida de detección de corriente proporcional a la corriente del motor
• Salida de la bomba de carga para protección contra polaridad inversa
• Salida protegida contra cortocircuito a tierra y cortocircuito a VCC
Aplicaciones deVNH5019ATR-E
El VHN5019A-E es un controlador de motor de puente completodestinados a una amplia gama de automociónaplicacionesEl dispositivo incorpora uncontroladores duales monolíticos de lado alto y dos de lado bajointerruptoresEl interruptor del controlador del lado alto está diseñadousando el bien conocido y probado software de STMicroelectronics
tecnología patentada VIPower® M0 que permiteintegrar eficientemente en el mismo dado un verdaderoMOSFET de potencia con un inteligentecircuito de señal/protección.
Clasificaciones ambientales y de exportación deVNH5019ATR-E
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
