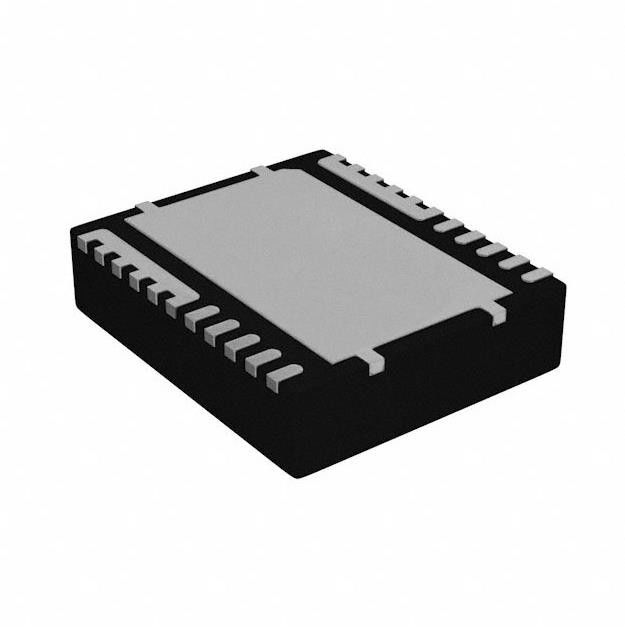

CSD95372AQ5M Convertidores Potencia IC Chip MOSFET 12-LSON-CLIP (5x6)
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CSD95372AQ5M |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Actual - salida/canal: | 60A | Actual - salida máxima: | 90A |
|---|---|---|---|
| Voltaje - fuente: | 4.5V ~ 5.5V | Voltaje - carga: | 4.5V ~ 16V |
| Temperatura de funcionamiento: | -55°C ~ 150°C (TJ) | Tipo de la carga: | Inductivo |
| Tecnología: | MOSFET del poder | Interfaz: | PWM |
Descripción de producto
CSD95372AQ5M Convertidores Potencia IC Chip MOSFET 12-LSON-CLIP (5x6)
Controlador de medio puente Convertidores reductores sincrónicos MOSFET de potencia 12-LSON-CLIP (5x6)
Especificaciones de CSD95372AQ5M
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores completos de medio puente | |
| Fabricante | Instrumentos Texas |
| Serie | NexFET™ |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Configuración de salida | Medio puente |
| Aplicaciones | Convertidores reductores síncronos |
| Interfaz | PWM |
| Tipo de carga | Inductivo |
| Tecnología | MOSFET de potencia |
| Rds On (Típico) | - |
| Corriente - Salida / Canal | 60A |
| Corriente - Salida máxima | 90A |
| Suministro de voltaje | 4,5 V ~ 5,5 V |
| Voltaje - Carga | 4,5 V ~ 16 V |
| Temperatura de funcionamiento | -55°C ~ 150°C (TJ) |
| Características | Circuito Bootstrap, indicador de estado |
| Protección contra fallas | Sobre temperatura, Shoot-Through, UVLO |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 12-PowerLFDFN |
| Paquete de dispositivo del proveedor | 12-LSON-CLIP (5x6) |
| Número de producto base | CSD95372 |
CaracterísticasdeCSD95372AQ5M
• Capacidad de corriente de operación continua de 60 A
• 92,4 % de eficiencia del sistema a 30 A
• Pérdida de potencia ultrabaja de 3,3 W a 30 A
• Operación de alta frecuencia (hasta 2 MHz)
• Alta densidad - SON Huella de 5 x 6 mm
• Paquete de inductancia ultrabaja
• Huella de PCB optimizada para el sistema
• Compatible con señal PWM de 3,3 V y 5 V
• Modo de emulación de diodo con FCCM
• Salida de temperatura analógica
• Voltajes de entrada hasta 16 V
• Entrada PWM de tres estados
• Interruptor Bootstrap integrado
• Tiempo muerto optimizado para la protección contra disparos
• Cumple con RoHS: recubrimiento de terminales sin plomo
• Libre de halógeno
AplicacionesdeCSD95372AQ5M
• Convertidor reductor síncrono multifásico
– Aplicaciones de alta frecuencia
– Aplicaciones de alta corriente y bajo ciclo de trabajo
• Convertidores CC-CC de punto de carga
• Tarjetas gráficas y de memoria
• Escritorio y servidor VR11.x y VR12.x para convertidores reductores síncronos V-Core
Clasificaciones ambientales y de exportacióndeCSD95372AQ5M
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | ALCANCE afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
