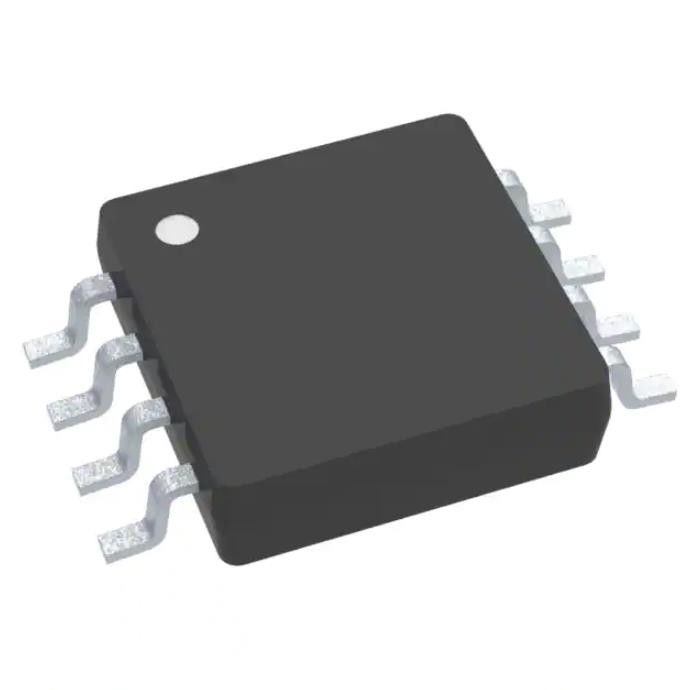

Circuito 8vssop de Chip Capacitor Ic Opamp Vfb 2 del tantalio OPA2836QDGKRQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | OPA2836QDGKRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la salida: | Diferencial, Carril-a-carril | Tarifa de ciénaga: | 560V/µs |
|---|---|---|---|
| Producto del ancho de banda del aumento: | 118 megaciclos | Ancho de banda de -3db: | 205 megaciclos |
| Actual - prejuicio entrado: | nA 650 | Voltaje - compensación entrada: | µV 65 |
| Actual - fuente: | 950µA (canales x2) | Actual - salida/canal: | 50 mA |
Descripción de producto
Circuito 8vssop de Chip Capacitor Ic Opamp Vfb 2 del tantalio OPA2836QDGKRQ1
Diferencial del circuito del amplificador de reacción del voltaje 2, Carril-a-carril 8-VSSOP
Especificaciones de OPA2836QDGKRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Linear | |
| Amplificadores | |
| Instrumentación, amperios DE OP. SYS., almacenador intermediario amperios | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo del amplificador | Reacción del voltaje |
| Número de circuitos | 2 |
| Tipo de la salida | Diferencial, Carril-a-carril |
| Tarifa de ciénaga | 560V/µs |
| Producto del ancho de banda del aumento | 118 megaciclos |
| Ancho de banda de -3db | 205 megaciclos |
| Actual - prejuicio entrado | nA 650 |
| Voltaje - compensación entrada | µV 65 |
| Actual - fuente | 950µA (canales x2) |
| Actual - salida/canal | 50 mA |
| Voltaje - palmo de la fuente (minuto) | 2,5 V |
| Voltaje - palmo de la fuente (máximo) | 5,5 V |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-TSSOP, 8-MSOP (0,118", anchura de 3.00m m) |
| Paquete del dispositivo del proveedor | 8-VSSOP |
| Número bajo del producto | OPA2836 |
CARACTERÍSTICAS de OPA2836QDGKRQ1
• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: – 40°C a la gama de temperaturas ambiente de funcionamiento 125°C
– Nivel 2 de la clasificación de HBM del dispositivo
– Nivel C6 de la clasificación del dispositivo CDM
• Energía baja:
– Voltaje de fuente: 2,5 V a 5,5 V
– Corriente quieta: 1 mA (tipo)
– Modo del poder-Abajo: 0,5 tipos del µA)
• Ancho de banda: 205 megaciclos
• Tarifa de ciénaga: 560 V/µs
• Tiempo de subida: 3 ns (2 VSTEP)
• Tiempo de corrección (0,1%): 22 ns (2 VSTEP)
• Abrume el tiempo de recuperación: 60 ns
• SNR: 0,00013% (– dBc 117,6) en 1 kilociclo (1 VRMS)
• THD: 0,00003% (– dBc 130) en 1 kilociclo (1 VRMS)
• HD2, HD3: – dBc 85, – dBc 105 en 1 megaciclo (2 VPP)
• Ruido del voltaje entrado: 4,6 nV/√Hz (F-100 kilociclo)
• Voltaje compensado entrado: µV 65 (400-µV máximo)
• CMRR: DB 116
• Impulsión de la corriente de salida: 50 mA
• RRO: Salida del Carril-a-carril
• Gama de voltaje entrado: – 0,2 V a +3,9 V (fuente 5-V)
Usos de OPA2836QDGKRQ1
• Condicionamiento de señal de baja potencia
• Almacenadores intermediarios entrados audios del ADC
• Conductores de baja potencia del SAR y de ΔΣ ADC
• Sistemas portátiles
• Sistemas de baja potencia
• Sistemas de alta densidad
Clasificaciones ambientales y de la exportación de OPA2836QDGKRQ1
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
