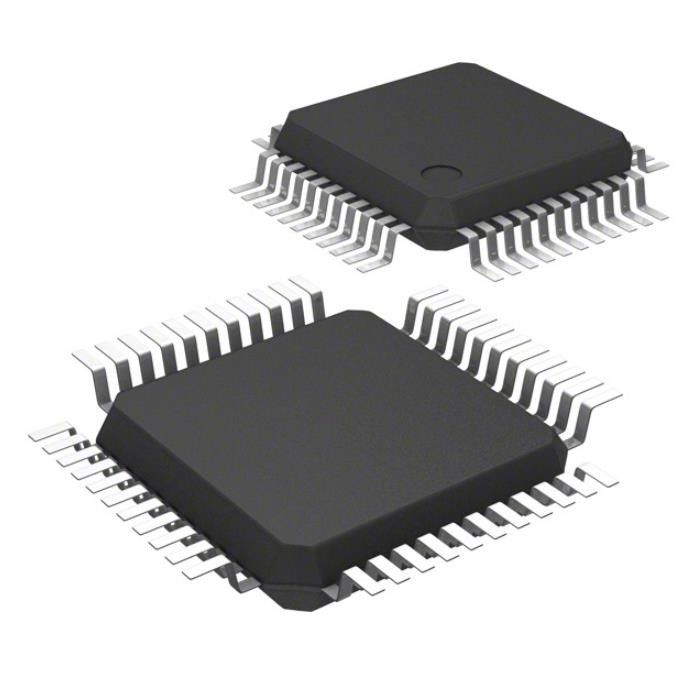

R5F100FGAFP#50 tantalio Chip Capacitor Ic Mcu 16bit 128kb 44lqfp de destello
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | R5F100FGAFP#50 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Procesador de la base: | RL78 | Tamaño de base: | de 16 bits |
| Velocidad: | 32MHz | Conectividad: | CSI, ² C, LINbus, UART/USART de I |
| Periférico: | ACCESO DIRECTO DE MEMORIA, LVD, POR, PWM, WDT | Número de entrada-salida: | 31 |
Descripción de producto
Microcontrolador IC 32MHz de 16 bits 128KB (128K x 8) 44-LQFP DE DESTELLO (10x10) de RL78 RL78/G13
Especificaciones de R5F100FGAFP#50
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| Microcontroladores | |
| Mfr | Electrónica América inc. de Renesas |
| Serie | RL78/G13 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Procesador de la base | RL78 |
| Tamaño de base | de 16 bits |
| Velocidad | 32MHz |
| Conectividad | CSI, ² C, LINbus, UART/USART de I |
| Periférico | ACCESO DIRECTO DE MEMORIA, LVD, POR, PWM, WDT |
| Número de entrada-salida | 31 |
| Tamaño de la memoria del programa | 128KB (128K x 8) |
| Tipo de la memoria del programa | FLASH |
| Tamaño de EEPROM | 8K x 8 |
| RAM Size | 12K x 8 |
| Voltaje - fuente (Vcc/Vdd) | 1.6V ~ 5.5V |
| Convertidores de datos | A/D 10x8/10b |
| Tipo del oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 44-LQFP |
| Paquete del dispositivo del proveedor | 44-LQFP (10x10) |
| Número bajo del producto | R5F100 |
CARACTERÍSTICAS de R5F100FGAFP#50
Tecnología ultrabaja del consumo de energía
• VDD = solo voltaje de fuente de alimentación de 1,6 a 5,5 V
• Modo del ALTO
• Modo de la PARADA
• Modo de la CABEZADA
Base de la CPU RL78
• Arquitectura del CISC con la tubería de 3 etapas
• Tiempo de ejecución de instrucción mínimo: Puede ser la velocidad del changedfrom (0,03125 μs: @ oscilador de alta velocidad del en-microprocesador del operationwith de 32 megaciclos) a la velocidad ultrabaja (30,5 μs: @ operación de 32,768 kilociclos con el subsystemclock)
• Espacio de dirección: 1 MB
• Registros de fines generales: (bancos de 8 bits del × 4 del × del registro 8)
• En-microprocesador RAM: 2 a 32 KB
Memoria Flash del código
• Memoria Flash del código: 16 a 512 KB
• Tamaño de bloque: 1 KB
• Prohibición del borrado y de la reescritura del bloque (securityfunction)
• el En-microprocesador elimina errores de la función
• Uno mismo-programación (con la función del intercambio de la bota/la función de destello del shieldwindow)
Memoria Flash de los datos
• Memoria Flash de los datos: 4 KB a 8 KB
• Operación de tierra trasera (BGO): Las instrucciones pueden beexecuted de la memoria del programa mientras que reescriben memoria Flash del thedata.
• Número de reescrituras: 1.000.000 veces (TIPO.)
• Voltaje de reescrituras: VDD = 1,8 a 5,5 V
Oscilador de alta velocidad del en-microprocesador
• Seleccione a partir de 32 megaciclos, de 24 megaciclos, de 16 megaciclos, de 12 megaciclos, de 8 megaciclos, de 6 megaciclos, de 4 megaciclos, de 3 megaciclos, de 2 megaciclos, y de 1 megaciclo
• Alta exactitud: del +/- temperatura ambiente de funcionamiento 1.0% (VDD = 1,8 a 5,5 V, TA = -20 a +85°C)
• TA = -40 a +85°C (A: Aplicaciones de consumidor, D: Usos industriales)
• TA = -40 a +105°C (G: Usos industriales)
Gestión del poder y función de reset
• circuito del poder-en-reset del En-microprocesador (POR)
• detector del voltaje del En-microprocesador (LVD) (interrupción y reset selectos a partir de 14 niveles)
Regulador del acceso directo de memoria (acceso directo de memoria)
• 2/4 de los canales
• Número de relojes durante transferencia entre 8/16-bit SFR y RAM interno: 2 relojes
Usos de R5F100FGAFP#50
Clasificaciones ambientales y de la exportación de R5F100FGAFP#50
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
