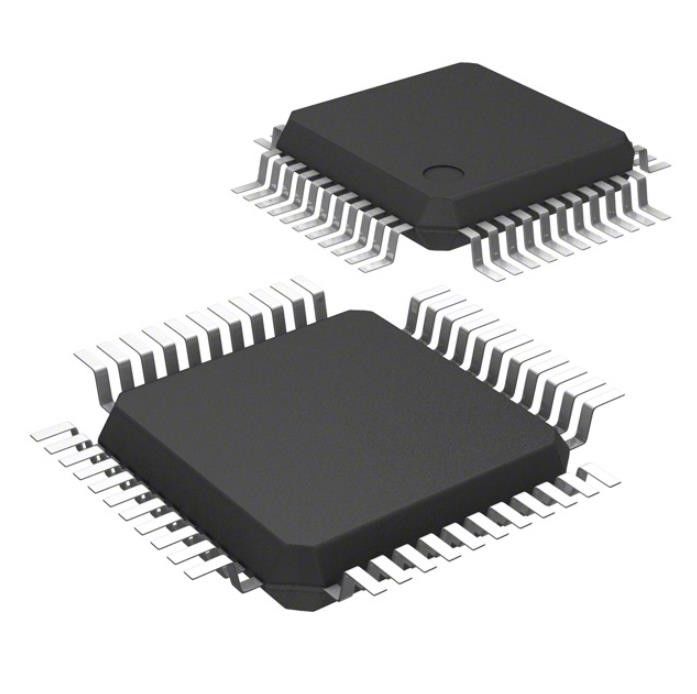

R5F100FJAFP#50 Condensador de microprocesador de tantalio Ic Mcu 16bit 256kb Flash 44lqfp

Tecnología de ultra bajo consumo de energía

• VDD = tensión de alimentación única de 1,6 a 5,5 V

• Modo PARADA

• modo de PARADA

• modo SNOOZE

Núcleo de CPU RL78

• Arquitectura CISC con tubería de 3 etapas

• Tiempo mínimo de ejecución de instrucciones: se puede cambiar de alta velocidad (0,03125 μs: operación a 32 MHz con oscilador en chip de alta velocidad) a velocidad ultrabaja (30,5 μs: operación a 32,768 kHz con reloj de subsistema)

• Espacio de direcciones: 1 MB

• Registros de uso general: (registro de 8 bits × 8) × 4 bancos

• RAM en chip: de 2 a 32 KB

Código de memoria flash

• Código de memoria flash: 16 a 512 KB

• Tamaño del bloque: 1 KB

• Prohibición de borrar y reescribir bloques (función de seguridad)

• Función de depuración en chip

• Autoprogramación (con función de intercambio de arranque/función de ventana de escudo de flash)

Memoria flash de datos

• Memoria flash de datos: 4 KB a 8 KB

• Operación en segundo plano (BGO): Las instrucciones se pueden ejecutar desde la memoria del programa mientras se reescribe la memoria flash de datos.

• Número de reescrituras: 1,000,000 veces (TYP.)

• Voltaje de reescrituras: VDD = 1,8 a 5,5 V

Oscilador en chip de alta velocidad

• Seleccione entre 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz y 1 MHz

• Alta precisión: +/- 1,0 % (VDD = 1,8 a 5,5 V, TA = -20 a +85 °C)

Temperatura ambiente de funcionamiento

• TA = -40 a +85 °C (A: aplicaciones de consumo, D: aplicaciones industriales)

• TA = -40 a +105°C (G: Aplicaciones industriales)

Gestión de energía y función de reinicio

• Circuito de reinicio en el chip (POR)

• Detector de voltaje en chip (LVD) (Seleccione interrupción y restablecimiento de 14 niveles) Controlador DMA (Acceso directo a memoria)

• 2/4 canales

• Número de relojes durante la transferencia entre SFR de 8/16 bits y RAM interna: 2 relojes Multiplicador y divisor/multiplicador-acumulador

• 16 bits × 16 bits = 32 bits (sin firmar o firmado)

• 32 bits ÷ 32 bits = 32 bits (sin firmar)

• 16 bits × 16 bits + 32 bits = 32 bits (sin signo o con signo)

Interfaz de serie

• SPI simplificado (CSI Nota 1): 2 a 8 canales

• UART/UART (compatible con LIN-bus): de 2 a 4 canales

• Comunicación I2C/I2C simplificada: de 3 a 10 canales

Temporizador

• Temporizador de 16 bits: de 8 a 16 canales

• Temporizador de intervalos de 12 bits: 1 canal

• Reloj en tiempo real: 1 canal (calendario para 99 años, función de alarma y función de corrección del reloj)

• Temporizador de vigilancia: convertidor A/D de 1 canal (operable con el oscilador en chip de baja velocidad dedicado)

• Convertidor A/D de resolución de 8/10 bits (VDD = 1,6 a 5,5 V)

• Entrada analógica: 6 a 26 canales

• Tensión de referencia interna (1,45 V) y temperatura

sensor Nota 2

puerto de E/S

• Puerto de E/S: 16 a 120 (E/S de drenaje abierto de canal N [voltaje soportado de 6 V]: 0 a 4, E/S de drenaje abierto de canal N [voltaje soportado VDD Nota 3/soportado EVDD

tensión Nota 4]: 5 a 25)

• Se puede configurar para drenaje abierto de N-ch, búfer de entrada TTL y resistencia pull-up en chip

• Interfaz de potencial diferente: se puede conectar a un dispositivo de 1,8/2,5/3 V

• Función de interrupción de clave en el chip

• Controlador de salida de zumbador/salida de reloj en chip

Otros

• Circuito de corrección BCD (decimal codificado en binario) en chip Notas 1. Aunque la función CSI generalmente se denomina SPI, también se denomina CSI en este producto, por lo que se hace referencia a ella en este manual.

2. Solo se puede seleccionar en el modo HS (principal de alta velocidad)

3. Productos con 20 a 52 pines

4. Productos con 64 a 128 pines
