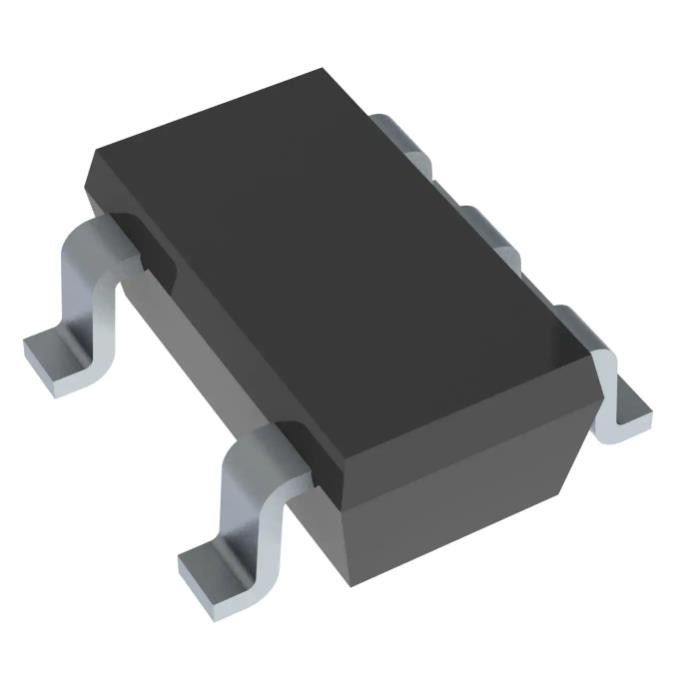

TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Charg Pump Inv 60ma Sot23
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS60402QDBVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Actual - salida: | 60MA | Frecuencia - transferencia: | 50kHz |
|---|---|---|---|
| Rectificador síncrono: | No | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
| Montaje del tipo: | Soporte superficial | Paquete/caso: | SC-74A, SOT-753 |
| Paquete del dispositivo del proveedor: | SOT-23-5 | Número bajo del producto: | TPS60402 |
Descripción de producto
TPS60402QDBVRQ1 Dip Ic Sockets Ic Reg Charg Pump Inv 60ma Sot23
Regulador de conmutación de bomba de carga IC Positivo o negativo Fijo -Vin, 2Vin, Vin/2 1 salida 60mA SC-74A, SOT-753
Especificaciones de TPS60402QDBVRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Automoción, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Función | radiométrico |
| Configuración de salida | Positivo o negativo |
| Topología | Bomba de carga |
| Tipo de salida | Fijado |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 1,8 V |
| Voltaje - Entrada (Máx.) | 5,25 V |
| Voltaje - Salida (mín./fijo) | -Vin, 2Vin, Vin/2 |
| Voltaje - Salida (Máx.) | - |
| Salida de corriente | 60mA |
| Frecuencia - Conmutación | 50kHz |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | SC-74A, SOT-753 |
| Paquete de dispositivo del proveedor | SOT-23-5 |
| Número de producto base | TPS60402 |
Caracteristicas deTPS60402QDBVRQ1
• Calificado paraAplicaciones Automotrices
• Guía de prueba AEC-Q100Con lo siguienteResultados:
– Temperatura del dispositivoGrado 1: –40°C a+125°C Ambiente OperativoTemperaturaRango
– Dispositivo HBM ESDClasificación Nivel 2
– Dispositivo CDM ESDClasificación Nivel C6
• Invierte el suministro de entradaVoltaje
• Salida de hasta 60 mAActual
• Sólo tres pequeños 1-µFCondensadores de cerámicaNecesario
• Rango de voltaje de entrada desde1,8 V a 5,25 V
• Modo de ahorro de energía paraEficiencia mejorada a bajaCorrientes de salida (TPS60400-Q1)
• Corriente de reposo del dispositivoTípico: 100 µA
• Activo IntegradoDiodo Schottky para arranqueArriba enCarga
• Pequeño SOT23 de 5 pinesPaquete
• Módulo de EvaluaciónDisponible: TPS60400EVM-178
AplicacionesdeTPS60402QDBVRQ1
• Infoentretenimiento automotriz
• Clúster Automotriz
• Pantallas LCD
• Voltajes de suministro negativos
Clasificaciones ambientales y de exportación deTPS60400DBVR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Quiere saber más detalles sobre este producto
