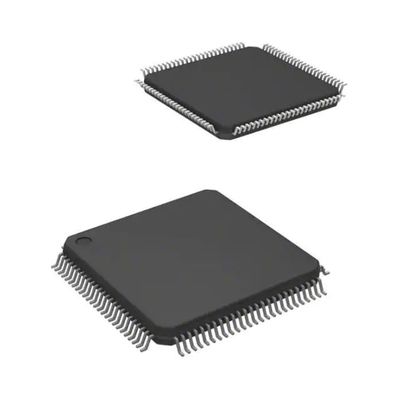

TMS320LF2406APZS Dip Ic Zócalos Ic Mcu 16bit 64kb Flash 100lqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TMS320LF2406APZS |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| paquete: | Bandeja | Situación del producto: | Activo |
|---|---|---|---|
| Digi-Key programable: | Verificado | Procesador de la base: | C2xx DSP |
| Tamaño de base: | de 16 bits | Velocidad: | 40MHz |
| Periférico: | CANbus, SCI, SPI, UART/USART | Paquete Tray Product Status Digi-Key activo programable Procesador verificado de la base Tamaño de b: | POR, PWM, WDT |
Descripción de producto
TMS320LF2406APZS Dip Ic Zócalos Ic Mcu 16bit 64kb Flash 100lqfp
C2xx DSP C2000™ C24x Microcontrolador de 16 bits IC 16 bits 40MHz 64KB (32K x 16) FLASH 100-LQFP (14x14)
Especificaciones de TMS320LF2406APZS
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| Microcontroladores | |
| Fabricante | Instrumentos Texas |
| Serie | C2000™ C24x 16 bits |
| Paquete | Bandeja |
| Estado del producto | Activo |
| Programable Digi-Key | Verificado |
| Procesador central | DSP C2xx |
| Tamaño del núcleo | 16 bits |
| Velocidad | 40 MHz |
| Conectividad | Bus CAN, SCI, SPI, UART/USART |
| Periféricos | POR, PWM, WDT |
| Número de E/S | 41 |
| Tamaño de la memoria del programa | 64KB (32K x 16) |
| Tipo de memoria de programa | DESTELLO |
| Tamaño de EEPROM | - |
| Tamaño de RAM | 5K x 8 |
| Voltaje - Suministro (Vcc/Vdd) | 3V ~ 3.6V |
| Convertidores de datos | A/D 16x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 100-LQFP |
| Paquete de dispositivo del proveedor | 100-LQFP (14x14) |
| Número de producto base | TMS320 |
Caracteristicas deTMS320LF2406APZS
• Tecnología CMOS estática de alto rendimiento
− Tiempo de ciclo de instrucción de 25 ns (40 MHz)
− Rendimiento de 40 MIPS
− Diseño de bajo consumo de 3,3 V
• Basado en el núcleo de CPU TMS320C2xx DSP
− Código compatible con F243/F241/C242
− Conjunto de instrucciones y módulo compatibles con F240
• Opciones de dispositivos Flash (LF) y ROM (LC)
−LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
−LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
Memoria en chip
− Hasta 32K Palabras x 16 Bits de Flash EEPROM (4 Sectores) o ROM
− Función programable de "seguridad de código" para la memoria flash/ROM en chip
− Hasta 2,5 K palabras x 16 bits de RAM de datos/programas
− 544 palabras de RAM de doble acceso
− Hasta 2K palabras de RAM de acceso único
• ROM de arranque (dispositivos LF240xA)
− Cargador de arranque SCI/SPI
• Hasta dos módulos Event-Manager (EV) (EVA y EVB), cada uno incluye:
− Dos temporizadores de propósito general de 16 bits
− Ocho canales de modulación de ancho de pulso (PWM) de 16 bits que permiten:
− Control Inversor Trifásico
− Alineación de centro o borde de canales PWM
− Cierre de emergencia del canal PWM con pin PDPINTx externo
− La banda muerta programable (tiempo muerto) evita fallas de disparo
− Tres Unidades de Captura para Sellado de Tiempo de Eventos Externos
− Calificador de entrada para pines seleccionados
− Circuito de interfaz de codificador de posición en chip
− Conversión sincronizada de A a D
− Diseñado para inducción de CA, BLDC, reluctancia conmutada y control de motor paso a paso
− Aplicable para Control de Múltiples Motores y/o Convertidores
AplicacionesdeTMS320LF2406APZS
• Opciones de paquete
− PGE LQFP de 144 pines (LF2407A)
− LQFP PZ de 100 pines (2406A, LC2404A)
− PAG TQFP de 64 pines (LF2403A, LC2403A, LC2402A)
− PG QFP de 64 pines (2402A)
• Opciones de temperatura extendida (A y S)
− A: − 40°C a 85°C
− S: − 40°C a 125°C
Clasificaciones ambientales y de exportación deTMS320LF2406APZS
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
