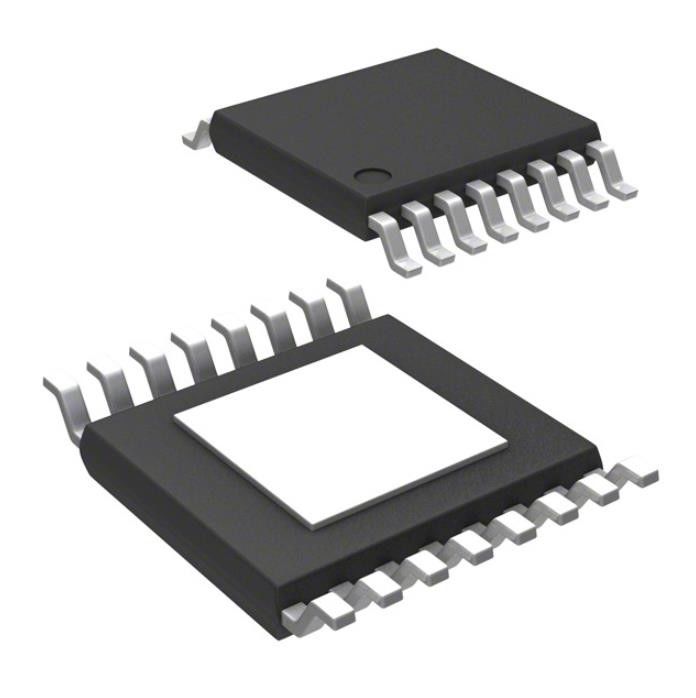

Zócalos 36-V, los 8-M, del Ic de la inmersión de TPS27SA08CPWPR Alto-lado elegante 1-Ch
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS27SA08CPWPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo del interruptor: | Fines generales |
|---|---|---|---|
| Número de salidas: | 1 | Ratio - entrado: Salida: | 0,042361111 |
| Configuración de salida: | Alto lado | Tipo de la salida: | Canal N |
| Interfaz: | Con./desc. | Voltaje - carga: | 8V ~ 36V |
Descripción de producto
Zócalos 36-V, los 8-M, del Ic de la inmersión de TPS27SA08CPWPR Alto-lado elegante 1-Ch
Canal N 10A 16-HTSSOP del 1:1 del interruptor/del conductor
Especificaciones de TPS27SA08CPWPR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Interruptores de la distribución de poder, conductores de la carga | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo del interruptor | Fines generales |
| Número de salidas | 1 |
| Ratio - entrado: Salida | 0,042361111 |
| Configuración de salida | Alto lado |
| Tipo de la salida | Canal N |
| Interfaz | Con./desc. |
| Voltaje - carga | 8V ~ 36V |
| Voltaje - fuente (Vcc/Vdd) | No requerido |
| Actual - salida (máxima) | 10A |
| Rds en (tipo) | 9mOhm |
| Tipo entrado | No-inversión |
| Características | Mató a Rate Controlled, bandera de la situación |
| Protección de la falta | La limitación actual (fijada), carga abierta detecta, sobre temperatura, el cortocircuito, UVLO |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete del dispositivo del proveedor | 16-HTSSOP |
| Paquete/caso | 16-PowerTSSOP (0,173", anchura de 4.40m m) |
| Número bajo del producto | TPS27SA08 |
Características de TPS27SA08CPWPR
• Interruptor elegante monocanal del alto-lado con 9 un mΩ típico RON (TJ = 25°C)
• Mejore la confiabilidad con la protección de la sobreintensidad de corriente:
– Umbral actual del límite nominal en 20 A
– Limitación actual (fijación con abrazadera) en alcanzar el umbral
• Robusto integrado hizo salir la protección:
– Protección termal integrada
– Protección contra el cortocircuito a moler y a proveer
– FET automático interruptor-en durante fuente reversa
– Automático apagado si ocurre la pérdida de fuente y de tierra
– Abrazadera integrada de la salida para desmagnetizar cargas inductivas
– Dirección configurable de la falta
• La salida análoga del sentido puede ser exactamente medida configurada:
– Cargue actual
– Voltaje de fuente
– Temperatura del dispositivo
• Proporciona la indicación del FLT de nuevo a MCU
– Detección de carga abierta en apagado-estado y cortocircuito-toGND
Usos de TPS27SA08CPWPR
• Impulsiones industriales del motor
• Elementos de calefacción:
– Calentadores del elemento del sensor
– Calentadores del tanque
• Salidas de Digitaces de gran intensidad
• Cargas inductivas
Clasificaciones ambientales y de la exportación de TPS27SA08CPWPR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
