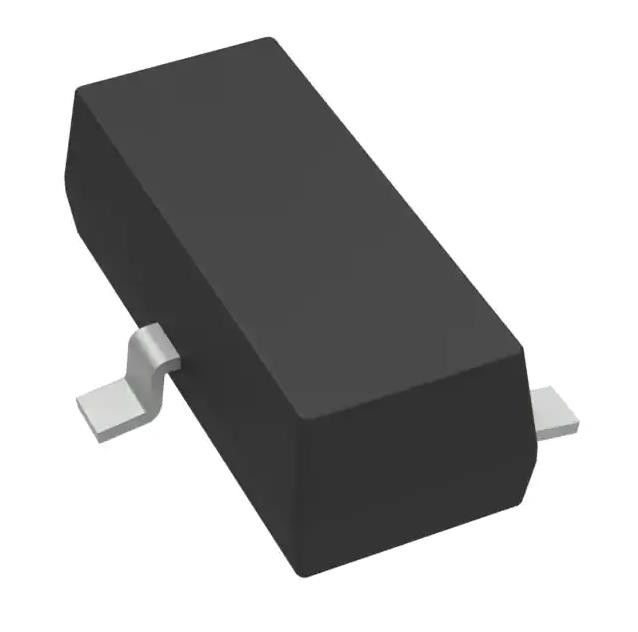

gestión ICs TLV431BQDBZR SOT23-3 del poder de 1.24V 6V 15mA
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | TLV431BQDBZR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la salida: | ajustable | Voltaje - salida (minuto/fijado): | 1.24V |
|---|---|---|---|
| Voltaje - salida (máxima): | 6 V | Actual - salida: | 15 mA |
| Tolerancia: | el ±0.5% | Actual - cátodo: | 100 µA |
| Alta luz: | gestión ICs del poder 15mA,gestión ICs del poder de 1.24V 6V,TLV431BQDBZR |
||
Descripción de producto
La gestión ICs VREF del poder de TLV431BQDBZR DESVÍA EL ajuste 0,5% SOT23-3 1.24V 6V 15 mA
El dispositivo TLV431 es una referencia ajustable terminal del voltaje 3 de baja tensión con la termal especificada
estabilidad sobre gamas de temperaturas industriales y comerciales aplicables.
Especificaciones de TLV431BQDBZR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Referencia del voltaje
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
|
Producto
|
TLV431BQDBZR
|
|
Tipo de referencia
|
Desviación
|
|
Tipo de la salida
|
Ajustable
|
|
Voltaje - salida (minuto/fijado)
|
1.24V
|
|
Voltaje - salida (máxima)
|
6 V
|
|
Actual - salida
|
15 mA
|
|
Tolerancia
|
el ±0.5%
|
|
Coeficiente de temperatura
|
-
|
|
Ruido - 0.1Hz a 10Hz
|
-
|
|
Ruido - 10Hz a 10kHz
|
-
|
|
Voltaje - entrada
|
-
|
|
Actual - fuente
|
-
|
|
Actual - cátodo
|
µA 100
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Paquete del dispositivo del proveedor
|
SOT-23-3
|
|
Número bajo del producto
|
TLV431
|
Características de TLV431BQDBZR
• Operación de baja tensión, VREF = 1,24 V
• Voltaje de salida ajustable, Vo = VREF a 6 V
• Tolerancias del voltaje de la referencia en 25°C
– 0,5% para TLV431B
– el 1% para TLV431A
– 1,5% para TLV431
• Deriva típica de la temperatura
– 4 milivoltio (0°C a 70°C)
– 6 milivoltio (– 40°C a 85°C)
– 11 milivoltio (– 40°C a 125°C)
• Corriente operativa baja del cátodo, µA 80 típico
• impedancia de salida típica 0.25-Ω
• El Ultra-pequeño paquete SC-70 ofrece el 40% más pequeño
Huella que SOT-23-3
• Vea TLVH431 y TLVH432 para:
– un VKA más ancho (1,24 V a 18 V) y a IK (80 mA)
– Paquete adicional SOT-89
– Pinouts múltiple para los paquetes SOT-23-3 y SOT-89
• En los productos obedientes a MIL-PRF-38535, todos los parámetros se prueban a menos que se indicare en forma diferente. En el resto de los productos, el proceso de la producción no incluye necesariamente la prueba de todos los parámetros.
usos de TLV431BQDBZR
• Voltaje ajustable y el referirse actual
• Regulación lateral secundaria en el tiempo de retorno SMPSs
• Reemplazo de Zener
• Monitor de voltaje
• Comparador con referencia integrada
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
