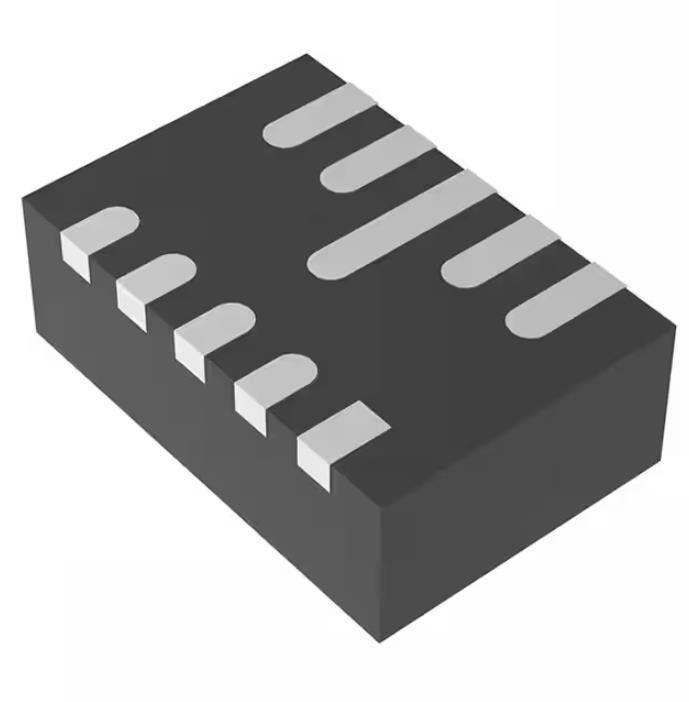

positivo de 2.1MHz 2A Buck Boost Regulator IC TPS63802DLAT ajustable
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS63802DLAT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 1 | Voltaje - entrado (minuto): | 1.3V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 5.5V | Voltaje - salida (minuto/fijado): | 1.8V |
| Voltaje - salida (máxima): | 5,2 V | Actual - salida: | 2A |
| Frecuencia - transferencia: | 2.1MHz | Rectificador síncrono: | Sí |
| Alta luz: | 2A Buck Boost Regulator IC,2.1MHz Buck Boost Regulator IC,TPS63802DLAT |
||
Descripción de producto
296-Tps63802dlatct-Nd de la gestión del poder de los Ics Ic del interruptor de TPS63802DLAT
Salida ajustable positiva 1.8V 1 2A de IC del recorte regulador del Dólar-alza 10-VFDFN
Especificaciones de TPS63802DLAT
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - recortes reguladores de DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Función | Elevador/descender |
| Configuración de salida | Positivo |
| Topología | Dólar-alza |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - entrado (minuto) | 1.3V |
| Voltaje - entrado (máximo) | 5.5V |
| Voltaje - salida (minuto/fijado) | 1.8V |
| Voltaje - salida (máxima) | 5.2V |
| Actual - salida | 2A |
| Frecuencia - transferencia | 2.1MHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 10-VFDFN |
| Paquete del dispositivo del proveedor | 10-VSON-HR (3x2) |
| Número bajo del producto | TPS63802 |
Características de TPS63802DLAT
• Gama de voltaje entrado: 1,3 V a 5,5 V
– Voltaje de entrada del dispositivo > 1,8 V para el arranque
• Gama del voltaje de salida: 1,8 V a 5,2 V (ajustables)
• corriente de salida 2-A para VI el ≥ 2,3 V, Vo = 3,3 V
• Eficacia alta sobre la gama entera de la carga
– 11-µA que actúa la corriente quieta
– Modo economizador y selección de modo para el PWM-modo forzado
• Arquitectura actual máxima del modo del dólar-alza
– Puntos de transición definidos entre el dólar, buckboost, e impulsar modos de operación
– Operación actual delantera y reversa
– Arranque en salidas pre-en polarización negativa
• Seguridad y características robustas de la operación
– Comienzo suave integrado
– Temperatura excesiva y sobretensión-protección
– Función verdadera del cierre con la desconexión de la carga
– Límite actual delantero y posterior
• Pequeño tamaño de la solución de 21,5 mm2
– Paquete minúsculo de SON/DFN (similar a QFN)
– Pequeño inductor 0.47-µH
– Trabajos con un condensador mínimo de la salida 22-µF
• Cree crean para requisitos particulares usando el TPS63802 con el diseñador del poder de WEBENCH®
Usos de TPS63802DLAT
• Pre-regulador del sistema (seguimiento y telemática, posición portátil, automatización casera, cámara de red del IP)
• regulación de la Punto-de-carga (sensor atado con alambre, adaptador y dongle, cerradura elegante electrónica, IoT del puerto/del cable)
• Fuente del respaldo de batería (metro de la electricidad, concentrador de datos, metro de la calidad del poder)
• Módulos termoeléctricos de la fuente del dispositivo (TÉCNICO, óptico)
• Estabilizador y convertidor de fines generales del voltaje
Clasificaciones ambientales y de la exportación de TPS63802DLAT
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
