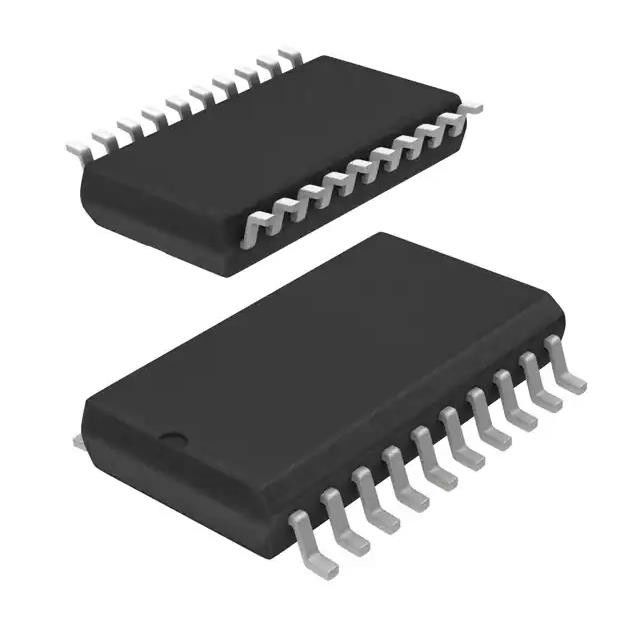

20SOIC Flip Flop IC Borde positivo de 8 bits MC74LCX374DWR2G
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | onsemi |
| Certificación: | Original |
| Número de modelo: | MC74LCX374DWR2G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | MC74LCX374DWR2G | Número de pedazos por el elemento: | 8 |
|---|---|---|---|
| Frecuencia de reloj: | 150 megaciclos | Voltaje - fuente: | 2V ~ 3.6V |
| Fuente de la fuente del voltaje: | Sola fuente | Actual - quieto (índice de inteligencia): | µA 10 |
| Capacitancia entrada: | -40°C ~ 85°C (TA) | ||
| Alta luz: | 20SOIC Flip Flop IC,Flip Flop IC 8 mordió,MC74LCX374DWR2G |
||
Descripción de producto
MC74LCX374DWR2G IC Flip Flop 1 elemento tipo D 8 bits borde positivo 20-SOIC
Flip Flop 1 elemento tipo D 8 bits borde positivo 20-SOIC (0,295", 7,50 mm de ancho)
El MC74LCX374 es un flip-flop de tipo D octal no inversor de alto rendimiento que funciona con una fuente de alimentación de 2,3 a 3,6 V.Alto
Las entradas compatibles con TTL de impedancia reducen significativamente la carga de corriente a los controladores de entrada, mientras que las salidas compatibles con TTL ofrecen una mejor
Rendimiento del ruido de conmutación.Una especificación VI de 5,5 V permite que las entradas del MC74LCX374 se controlen de forma segura desde dispositivos de 5 V.
Caracteristicas deMC74LCX374DWR2G
• Diseñado para operación VCC de 2.3 a 3.6 V
• Tolerante a 5 V − Capacidad de interfaz con lógica TTL de 5 V
• Admite inserción y retiro en vivo
• La especificación IOFF garantiza alta impedancia cuando VCC = 0 V
• Compatible con LVTTL
• Compatible con LVCMOS
• Capacidad de fuente y sumidero de salida balanceada de 24 mA
• La corriente de suministro estática cercana a cero en los tres estados lógicos (10 A) reduce sustancialmente los requisitos de energía del sistema
• El rendimiento del bloqueo supera los 500 mA
• Desempeño ESD:
* Modelo de cuerpo humano >2000 V
* Modelo de máquina >200 V
• Prefijo NLV para aplicaciones automotrices y otras que requieren requisitos únicos de sitio y cambio de control;
Cualificación AEC−Q100 y capacidad PPAP
• Estos dispositivos son libres de Pb−, libre de halógenos/BFR y cumplen con RoHS
Especificaciones deMC74LCX374DWR2G
|
Fabricante
|
onsemi
|
|
Serie
|
74LCX
|
|
Estado del producto
|
Activo
|
|
Función
|
Estándar
|
|
Tipo
|
Tipo D
|
|
Tipo de salida
|
Tri-Estado, No Invertido
|
|
Número de elementos
|
1
|
|
Número de bits por elemento
|
8
|
|
Frecuencia de reloj
|
150 MHz
|
|
Retraso máximo de propagación @ V, Max CL
|
8,5 ns a 3,3 V, 50 pF
|
|
Tipo de disparador
|
Borde positivo
|
|
Corriente: salida alta, baja
|
24mA, 24mA
|
|
Suministro de voltaje
|
2 V ~ 3,6 V
|
|
Corriente - Quiescente (Iq)
|
10 µA
|
|
Capacitancia de entrada
|
7pF
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete de dispositivo del proveedor
|
20-SOIC
|
|
Paquete / Caja
|
20-SOIC (0,295", 7,50 mm de ancho)
|
|
Número de producto base
|
74LCX374
|
rango (−10 ̊
Clasificaciones ambientales y de exportación
con avck-
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
