Gestión ICs LM5180NGUR del poder de IC del regulador del tiempo de retorno del diodo SMD de las TV
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5180NGUR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Elevador/descender |
|---|---|---|---|
| Configuración de salida: | Positivo y negativo | Topología: | tiempo de retorno |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 4.5V | Voltaje - entrado (máximo): | 65V |
| Alta luz: | Regulador IC del tiempo de retorno de SMD,Regulador IC del tiempo de retorno del diodo de las TV,LM5180NGUR |
||
Descripción de producto
296-Lm5180ngurtr-Nd de la gestión del poder de Smd Ic del diodo de LM5180NGUR TV
El recorte regulador la salida ajustable positiva y negativa 1.21V 1 8-WDFN de IC del tiempo de retorno expuso el cojín
Especificaciones de LM5180NGUR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - recortes reguladores de DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Función | Elevador/descender |
| Configuración de salida | Positivo y negativo |
| Topología | Tiempo de retorno |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - entrado (minuto) | 4.5V |
| Voltaje - entrado (máximo) | 65V |
| Voltaje - salida (minuto/fijado) | 1.21V |
| Voltaje - salida (máxima) | 42V |
| Actual - salida | - |
| Frecuencia - transferencia | 10kHz ~ 350kHz |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Montaje del tipo | Soporte superficial, lado mojable |

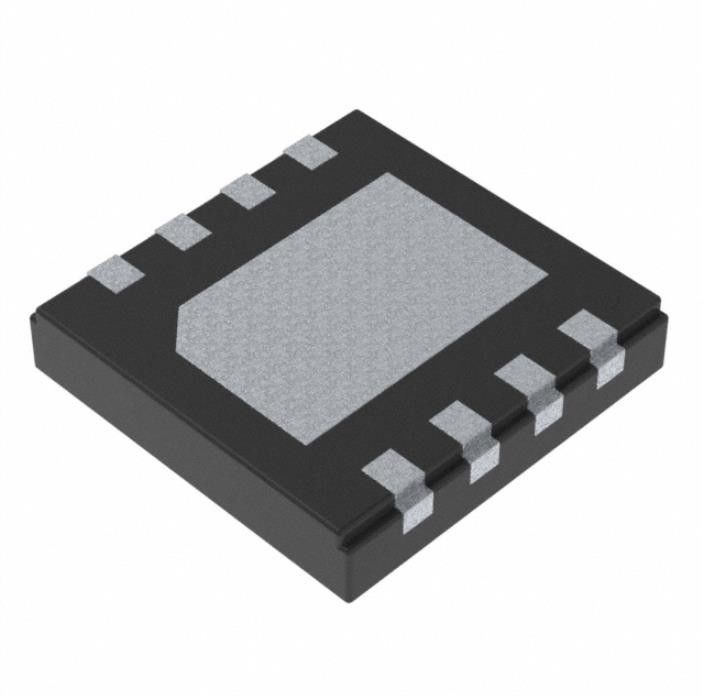

| Paquete/caso | 8-WDFN expuso el cojín |
| Paquete del dispositivo del proveedor | 8-WSON (4x4) |
| Número bajo del producto | LM5180 |
CARACTERÍSTICAS de LM5180NGUR
• Diseñado para los usos confiables y rugosos
– Gama de voltaje de entrada ancha de 4,5 V a 65 V con la operación abajo a 3,5 V después de arranque
– Solución robusta con solamente un componente que cruza la barrera del aislamiento
– exactitud de regla de la salida total 1,5%
– Remuneración de temperatura opcional de VOUT
– comienzo suave interno o programable del ms 6
– UVLO entrado y protección termal del cierre
– protección de la falta de la sobreintensidad de corriente del Hipo-modo
– – 40°C a la gama de temperaturas de empalme de +150°C
• La integración reduce tamaño y coste de la solución
– Integró 100-V, MOSFET del poder 0.4-Ω
– Ninguna bobina auxiliar del acoplador óptico o del transformador requerida para la regulación de VOUT
– Remuneración interna del lazo
• Operación de gran eficacia del tiempo de retorno del PSR
– vuelta-apagado Cuasi-resonante del MOSFET en el BCM
– Corriente quieta de la entrada baja
– Opción diagonal externa para la eficacia mejorada
– Puestas en práctica solas y de salida múltiple
• Firmas conducidas e irradiadas ultrabajas de la EMI
– La transferencia suave evita la recuperación reversa del diodo
– Optimizado para los requisitos de la EMI de CISPR 32
• Cree un diseño de encargo del regulador usando diseñador del poder de WEBENCH®
Usos de LM5180NGUR
• Transmisores del campo y actuadores aislados del campo
• Carriles de salida múltiple para los módulos de entrada análoga
• Impulsiones del motor: IGBT y sic fuentes de la impulsión de la puerta
• Sistemas constructivos de la HVAC de la automatización
• Fuentes aisladas del prejuicio
Clasificaciones ambientales y de la exportación de LM5180NGUR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
