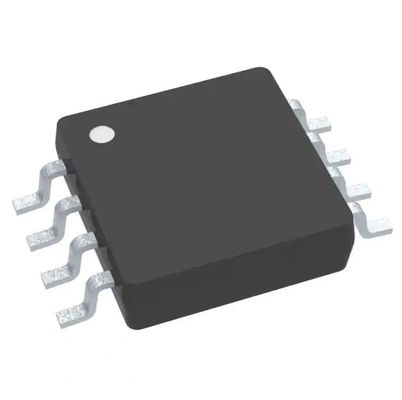

El voltaje de la serie de REF5025IDGKT se refiere a IC fijó 2.5V V el ±0.05% 10 mA 8-VSSOP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | TI |
| Certificación: | Original |
| Número de modelo: | REF5025IDGKR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - salida (minuto/fijado): | 2.5V | Actual - salida: | 10 mA |
|---|---|---|---|
| Tolerancia: | el ±0.05% | Actual - prejuicio entrado: | PA 5 |
| Coeficiente de temperatura: | 3ppm/°C | Ruido - 0.1Hz a 10Hz: | 7.5µVpp/V |
| Voltaje - entrada: | 2.7V ~ 18V | ||
Descripción de producto
El voltaje de la serie de REF5025IDGKT se refiere a IC fijó 2.5V V el ±0.05% 10 mA 8-VSSOP
Características de REF5025IDGKT
Entrada del FET: YoB = máximo del PA 50 Entrada del FET: YoB = máximo del PA 50 • Deriva de la baja temperatura:
– De alto grado: 3 ppm/°C (máximo)
– Estándar-grado: 8 ppm/°C (máximo)
• Alta exactitud:
– De alto grado: 0,05% (máximo)
– Estándar-grado: 0,1% (máximo)
• De poco ruido: 3 μVPP/V
• Estabilidad a largo plazo excelente:
– 50 ppm/1000 hora primeras 1000 horas (típicas) (VSSOP)
– 25 ppm/1000 hora en segundo lugar 2000 (típico) horas (VSSOP)
• Corriente de alto rendimiento: ±10 mA
• Gama de temperaturas: – 40°C a 125°C
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Referencia del voltaje
|
|
Mfr
|
T I
|
|
Serie
|
-
|
|
Situación del producto
|
Activo
|
|
Tipo de referencia
|
Serie
|
|
Tipo de la salida
|
Fijado
|
|
Voltaje - salida (minuto/fijado)
|
2.5V
|
|
Actual - salida
|
10 mA
|
|
Tolerancia
|
el ±0.05%
|
|
Coeficiente de temperatura
|
3ppm/°C
|
|
Ruido - 0.1Hz a 10Hz
|
7.5µVpp/V
|
|
Ruido - 10Hz a 10kHz
|
-
|
|
Voltaje - entrada
|
2.7V ~ 18V
|
|
Actual - fuente
|
1.2mA
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
8-TSSOP, 8-MSOP (0,118", anchura de 3.00m m)
|
|
Paquete del dispositivo del proveedor
|
8-VSSOP
|
|
Número bajo del producto
|
REF5025
|
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Descripción de REF5025IDGKT
El REF50xx es una familia de poco ruido, bajo-deriva, referencias de voltaje de precisión muy alta. Estas referencias
sea capaz del hundimiento y de la compra de componentes actuales, y tenga regulación excelente de la línea y de la carga. Deriva excelente de la temperatura (3 ppm/°C) y la alta exactitud (0,05%) se alcanza usando técnicas de diseño propietarias. Estas características, combinadas con muy de poco ruido, hacen el ideal de la familia de REF50xx para el uso en sistemas de adquisición de datos de alta precisión. Cada voltaje de la referencia está disponible en ambos alto grado (REF50xxIDGK y REF50xxID) y grado estándar (REF50xxAIDGK y REF50xxAID). Los voltajes de la referencia se ofrecen en 8 el perno los paquetes de VSSOP y de SOIC, y se especifican – de 40°C a 125°C.
