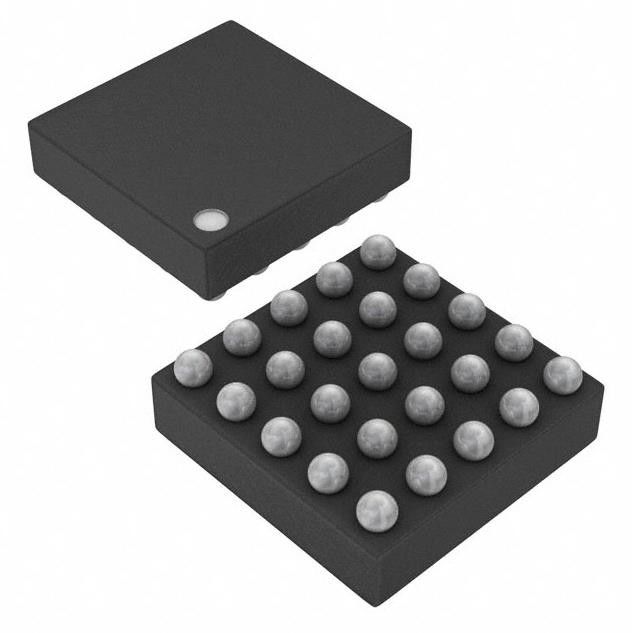

Cargador de batería de los ICs 300mA de la gestión del poder 25DSBGA IC BQ25120AYFPR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | BQ25120AYFPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | BQ25120AYFPR | Número de células: | 1 |
|---|---|---|---|
| Corriente de carga - Máx.: | 300mA | Voltaje de la batería: | 4.2V |
| Voltaje - fuente (máxima): | 5.5V | Interfaz: | ² C DE I |
| Temperatura de funcionamiento: | -40°C ~ 85°C (TA) | Paquete/caso: | 25-DSBGA |
| Alta luz: | Gestión ICs del poder 25DSBGA,BQ25120AYFPR,cargador de batería 300mA IC |
||
Descripción de producto
Batería CHG 1CELL LI-ION 25DSBGA de BQ25120AYFPR SMD LED Chip Power Management
BATERÍA CHG 1CELL LI-ION 25DSBGA DE IC
El bq25120A es una gestión altamente integrada IC de la carga de la batería que integra el más común
funciones para los dispositivos usables: Cargador linear, salida regulada, interruptor de la carga, reset manual con
contador de tiempo, y monitor de voltaje de la batería.
Características de BQ25120AYFPR
• Tiempo de la operación de sistema de los aumentos entre las cargas
– 300-mA configurable Buck Regulator (defecto 1.8-V)
– índice de inteligencia (típico) del nA 700 con Buck Converter Enabled (ninguna carga)
– Interruptor configurable de la carga o salida de 100mA LDO (interruptor de la carga por abandono)
– Hasta la corriente de carga 300-mA para la carga rápida
– 0,5% baterías exactas Voltage Regulation (configurable a partir de 3,6 V a 4,65 V en los pasos 10-mV)
– Corriente configurable de la terminación abajo al µA 500
– Monitor basado voltaje simple de la batería
• Solución altamente integrada con pequeña huella
– 2,5 milímetros x 2,5 paquete del milímetro WCSP y 6 componentes externos para la solución mínima
– Para despertar de botón y reajustó con los contadores de tiempo ajustables
– Gestión de la trayectoria del poder para accionar el sistema y cargar la batería
– La gestión de la trayectoria del poder permite <50 nA="" Ship="" Mode="" Battery="" Quiescent="" Current="" for="" Longest="" Shelf="" Life="">
– el cargador de batería actúa a partir de 3,4 V – 5,5 VIN (5.5-V OVP/20-V tolerantes)
– Pernos dedicados para el límite actual entrado, la corriente de carga, la corriente de la terminación, y la salida de la situación
Especificaciones de BQ25120AYFPR
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
| Paquete | Cinta y carrete (TR) Corte la cinta (los CT) |
|
Producto
|
BQ25120AYFPR
|
|
Química de la batería
|
Ión de litio/polímero
|
|
Número de células
|
1
|
|
Actual - cargando
|
Constante - programable
|
|
Características programables
|
Corriente
|
|
Protección de la falta
|
Sobre temperatura, sobre voltaje, cortocircuito
|
|
Corriente de carga - máxima
|
300mA
|
|
Voltaje de la batería
|
4.2V
|
|
Voltaje - fuente (máxima)
|
5.5V
|
|
Interfaz
|
² C DE I
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
25-XFBGA, DSBGA
|
|
Paquete del dispositivo del proveedor
|
25-DSBGA
|
|
Número bajo del producto
|
BQ25120
|
Otras características de BQ25120AYFPR
• Control de comunicación de I2C
– Voltaje y corriente de carga
– Umbral de la terminación
– Límite actual entrado
– Umbral de VINDPM
– Opciones del contador de tiempo
– Control del interruptor de la carga
– Controles para las interrupciones para las faltas y la situación
– Ajuste del voltaje de salida del sistema
– Ajuste del voltaje de salida de LDO
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de BQ25120AYFPR
• Relojes elegantes y otros dispositivos usables
• Accesorios de la aptitud
• Accesorios médicos de la supervisión de estado
• Juguetes recargables
