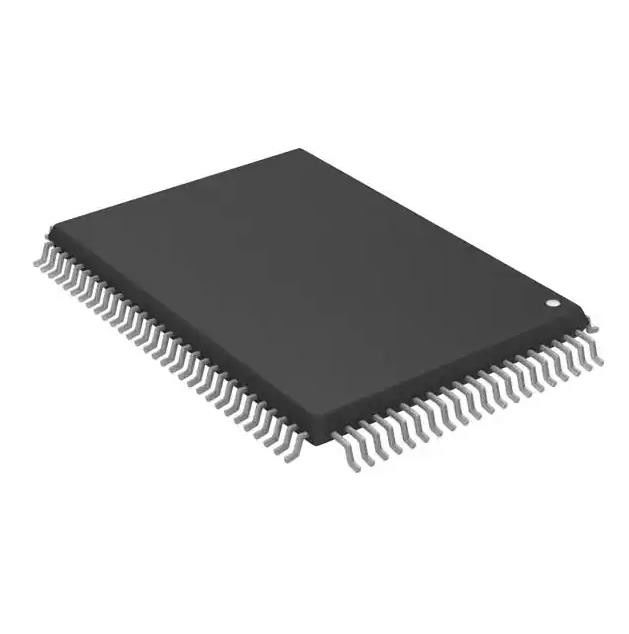

Dispositivo lógico programable complejo XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | XC9572-10PQ100C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | XC9572-10PQ100C | Tpd del tiempo de retraso (1) máximo: | 10 ns |
|---|---|---|---|
| Fuente del voltaje - interna: | 4.75V ~ 5.25V | Número de elementos de lógica/de bloques: | 4 |
| Número de Macrocells: | 72 | Número de puertas: | 1600 |
| Número de entrada-salida: | 72 | Temperatura de funcionamiento: | 0°C ~ 70°C (TA) |
| Alta luz: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP Dispositivo lógico programable complejo |
||
Descripción de producto
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP E/S 72 0 °C ~ 70 °C 10 ns
CI CPLD 72MC 10NS 100QFP
El XC9572 es un CPLD de alto rendimiento que proporciona capacidades avanzadas de programación y prueba en el sistema para
Integración lógica de propósito general.Se compone de ocho bloques de funciones 36V18, que proporcionan 1600 puertas utilizables con
retardos de propagación de 7,5 ns.Consulte la Figura 2 para ver la descripción general de la arquitectura.
Características de XC9572-10PQ100C
• Retrasos lógicos de pin a pin de 7,5 ns en todos los pines
• fCNT a 125 MHz
• 72 macroceldas con 1600 puertas utilizables
• Hasta 72 pines de E/S de usuario
• Programable en el sistema de 5 V
- Resistencia de 10.000 ciclos de programa/borrado
- Programar/borrar en todo el rango comercial de voltaje y temperatura
• Arquitectura de bloqueo pin mejorada
• Bloque de funciones flexible 36V18
- 90 términos de productos controlan cualquiera o todas las 18 macroceldas dentro del bloque de funciones
- Relojes de términos globales y de productos, habilitaciones de salida, señales de configuración y restablecimiento
Especificaciones deXC9572-10PQ100C
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos Integrados (CI)
Incorporado
CPLD (dispositivos lógicos programables complejos)
|
|
Fabricante
|
AMD
|
|
Serie
|
XC9500
|
| Paquete | Bandeja |
|
Producto
|
XC9572-10PQ100C
|
|
Programable Digi-Key
|
No verificado
|
|
Tipo programable
|
Programable en el sistema (ciclos mínimos de programa/borrado de 10 000)
|
|
Tiempo de retardo tpd(1) Máx.
|
10 ns
|
|
Suministro de voltaje: interno
|
4,75 V ~ 5,25 V
|
|
Número de elementos lógicos/bloques
|
4
|
|
Número de macroceldas
|
72
|
|
Número de puertas
|
1600
|
|
Número de E/S
|
72
|
|
Temperatura de funcionamiento
|
0°C ~ 70°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
100-BQFP
|
|
Paquete de dispositivo del proveedor
|
100-PQFP (20x14)
|
|
Número de producto base
|
XC9572
|
Otras características deXC9572-10PQ100C
• Amplia compatibilidad con la exploración de límites (JTAG) IEEE Std 1149.1
• Modo de reducción de potencia programable en cada macrocélula
• Control de velocidad de respuesta en salidas individuales
• Capacidad de pin de tierra programable por el usuario
• Funciones de seguridad de patrón extendidas para la protección del diseño
• Salidas de 24 mA de alta potencia
• Capacidad de E/S de 3,3 V o 5 V
• Tecnología avanzada CMOS 5V FastFLASH™
• Admite la programación paralela de más de un XC9500 al mismo tiempo
• Disponible en paquetes PLCC de 44 pines, PLCC de 84 pines, PQFP de 100 pines y TQFP de 100 pines
rango (−10 ̊
Clasificaciones ambientales y de exportación deXC9572-10PQ100C
con avck-
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | RoHS no conforme |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Recursos adicionalesde XC9572-10PQ100C
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Otros nombres | 122-1174 |
| Paquete estándar | 66 |
